Tìm hiểu cách sử dụng công tắc thông minh cho cửa cuốn Model ESW1223W để điều khiển cửa dễ dàng và hiệu quả. Bài viết này sẽ hướng dẫn chi tiết về các tính năng, cách cài đặt và sử dụng sản phẩm.
I. Giới thiệu chung.
Công tắc điện thông minh cho cửa cuốn cuốn hỗ trợ kết nối WiFi + Bluetooth, kính cường lực chống trầy, khung viền hợp kim nhôm, bảo mật, chống trộm. Điểm đặt biệt của Model ESW1223 là có khả năng tích hợp điều khiển đồng bộ RF remote (remote vật lý).
Các tính năng chính :
- Kính cường lực: dễ dàng vệ sinh, luôn giữ được vẻ đẹp mới mẻ như ban đầu.
- Điều khiển từ xa: dễ dàng quản lý mọi lúc, mọi nơi qua ứng dụng trên điện thoại.
- Đèn báo ON/OFF được hiển thị rõ ràng trên bề mặt kính.
- Chia sẻ quyền sử dụng cho các thành viên trong gia đình.
- Thiết lập ngữ cảnh thông minh tự động.
- Điều khiển theo nhóm, mang đến sự tiện lợi tối đa.
Mua sản phẩm ngay tại: Đây
II. Hướng dẫn lắp đặt và sử dụng
Quý khách hàng có thể xem giấy hướng dẫn đi kèm sản phẩm hoặc theo hướng dẫn sau đây.
Các bước tiến hành: Lưu ý ngắt nguồn điện trước khi tiến hành đấu dây.

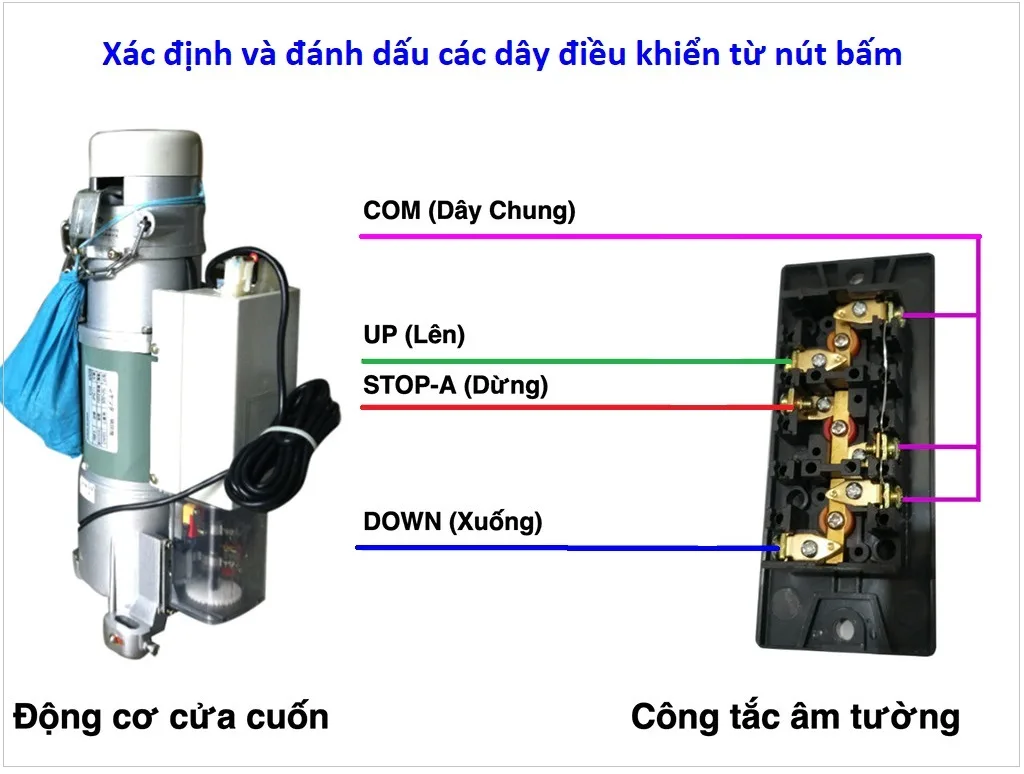

Bước 1: Kiểm tra dây trên công tắc cửa cuốn hiện hữu (Thường là 4 dây ) và xác định chức năng của từng dây.

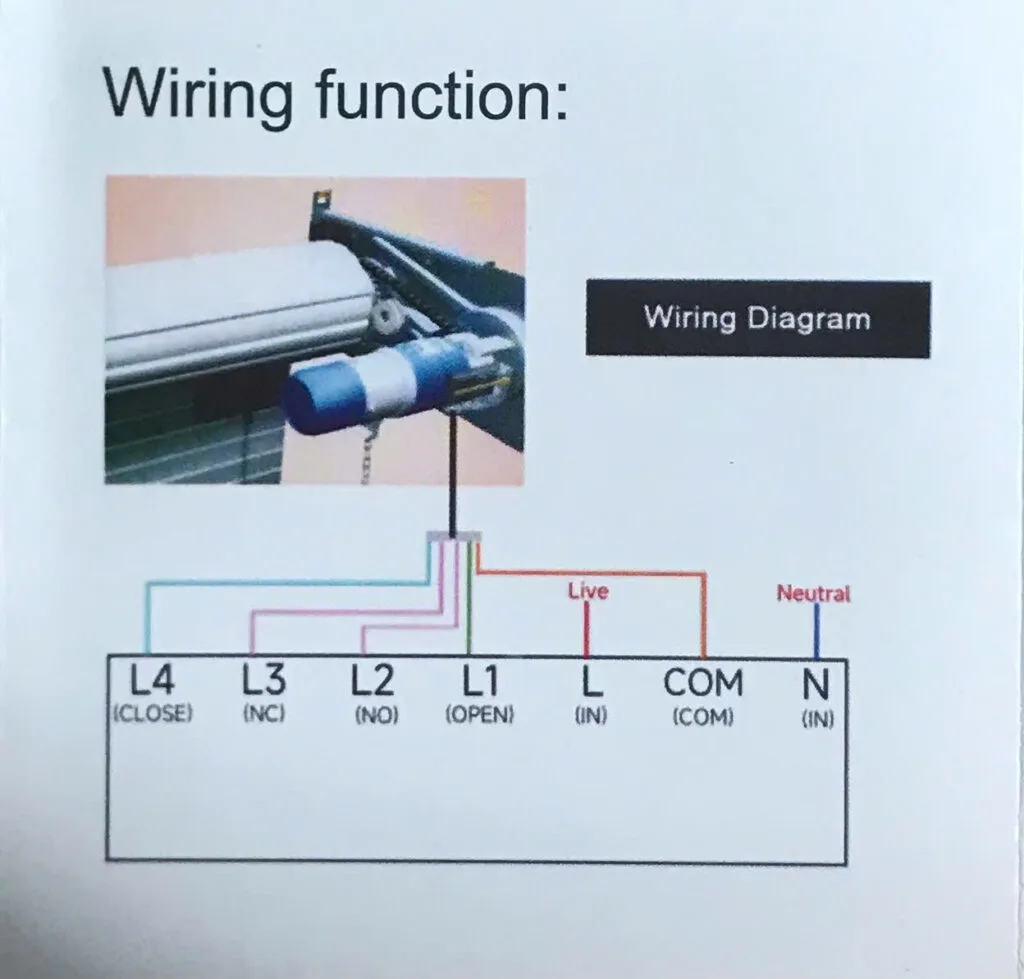

Bước 2: Đấu các dây từ cửa cuốn vào công tắc theo sơ đồ như sau.
- Chân L, N tương ứng với dây cấp nguồn (100-250VAC).
- Chân L1 đấu với dây lên (UP) cửa cuốn.
- Chân L2 (NO) hoặc L3 (NC) đấu với dây dừng (STOP-A). (Nếu nút nhấn STOP cửa cuốn thường đóng thì đấu vào NC, thường mở thì đấu vào NO)
- Chân L4 đấu với dây xuống (DOWN) cửa cuốn.
- Chân COM đấu với dây COM cửa cuốn.
Bước 3: Sử dụng trục vít dẹp để mở nắp tại vị trí chốt mở và đấu dây vào công tắc các dây đã xác định ở bước 2.
Bước 4: Tiến hành kiểm tra, vận hành bằng cách chạm vào các phím trên công tắc.
2.2 Kết nối với điện thoại
Kết nối công tắc cửa cuốn với ứng dụng Smart Life
Bước 1: Bật Bluetooth , kết nối WiFi 2.4Ghz trên điện thoại.
Bước 2: Kiểm tra đèn LED trên mặt công tắc đảm bảo đèn LED đang chớp nháy. Trường hợp đèn LED không chớp nháy tiến hành reset bằng cách:
- Tiến hành mở nắp thiết bị ra và nhấn giữ nút reset (nút S1) khoảng 5-10s như hình dưới cho đến khi đèn chớp nháy.
Bước 3: Mở ứng dụng Smart Life để thêm thiết bị vào ứng dụng.
Sau khi thêm thiết bị vào ứng dụng thành công. Tiến hành cài đặt thời gian hành trình của cửa cuốn.

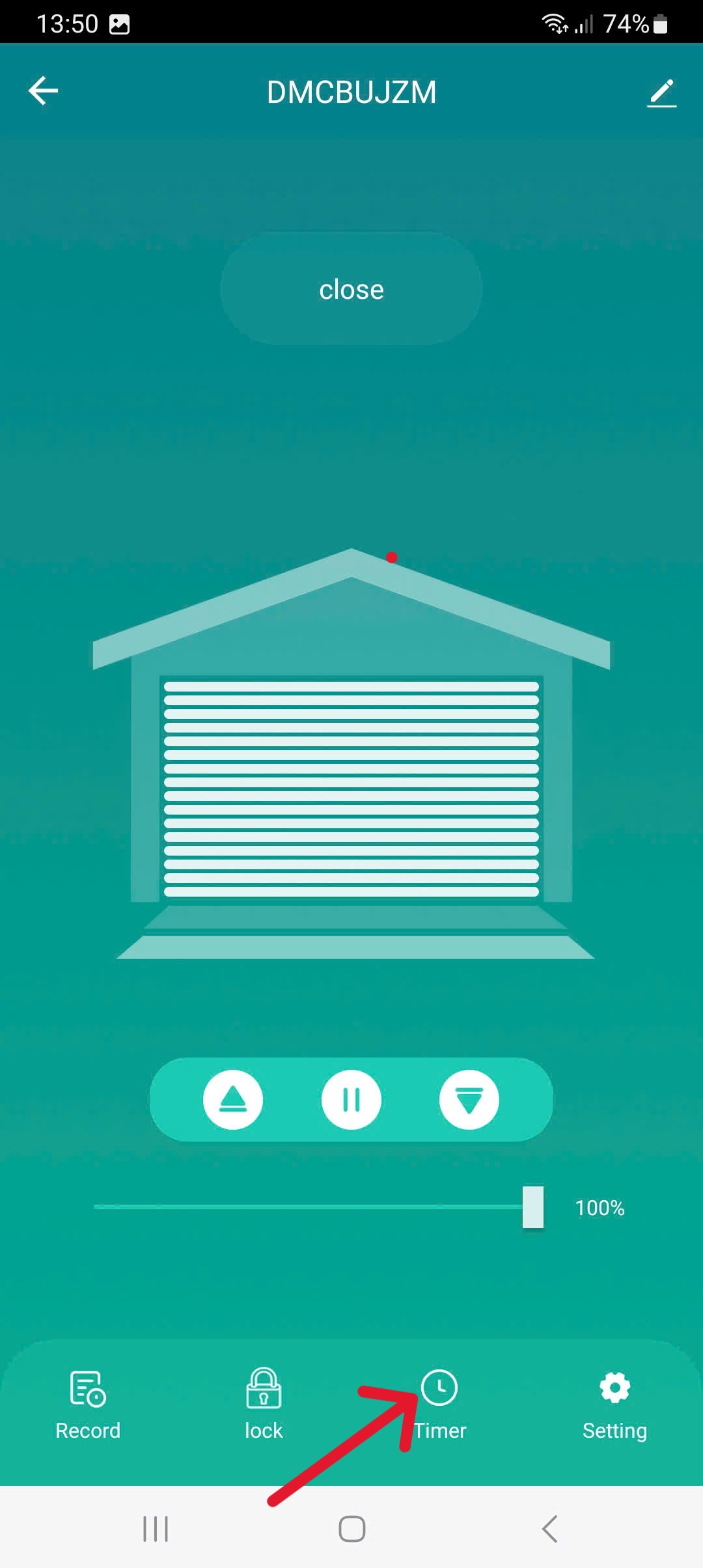

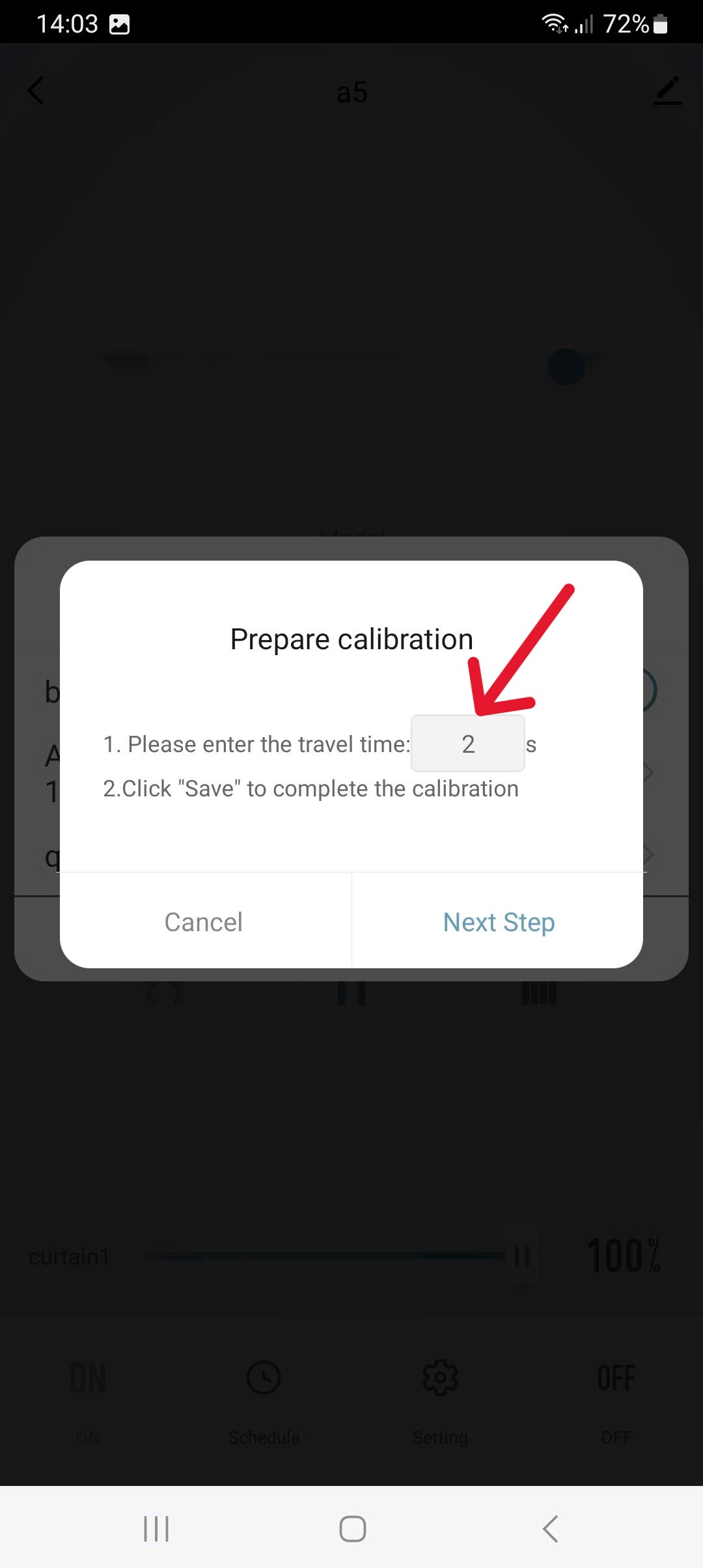

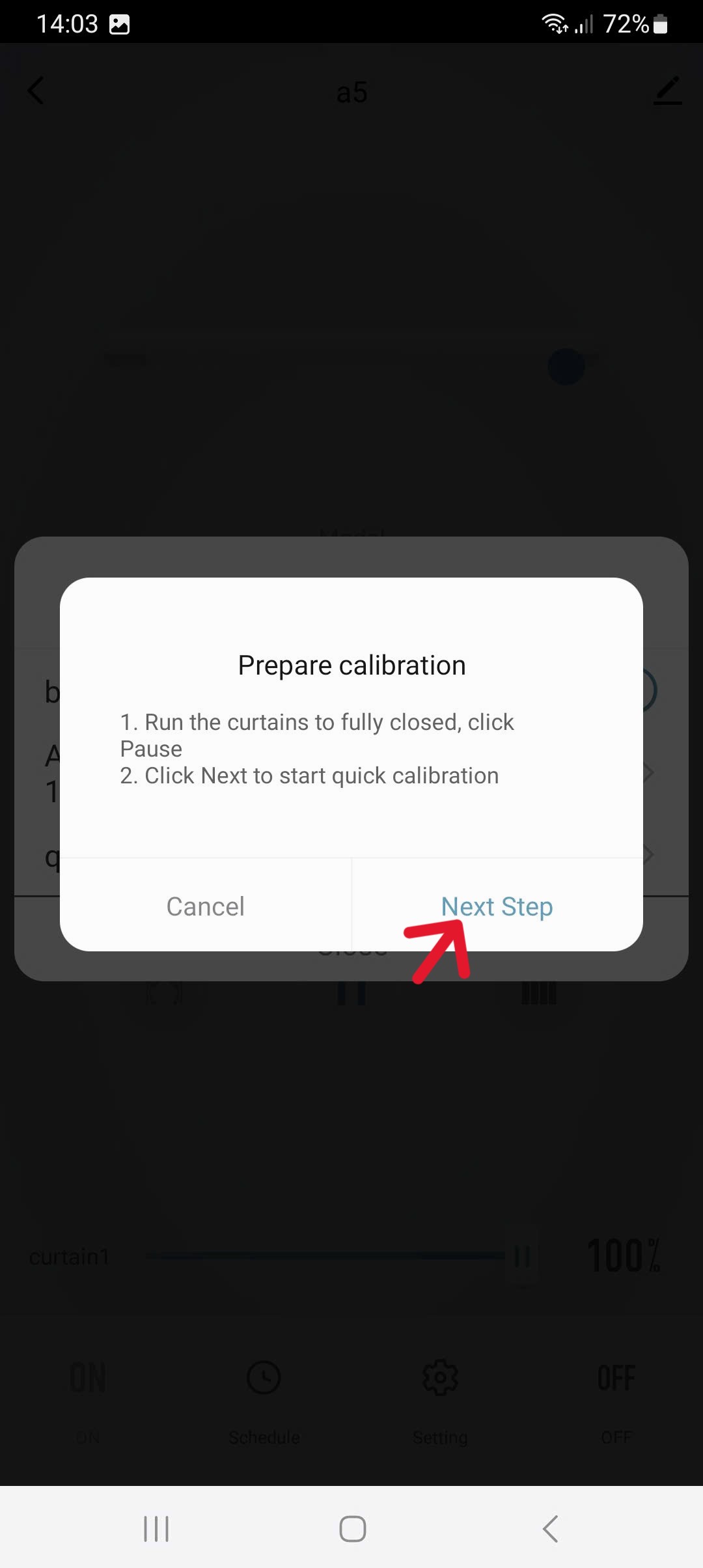

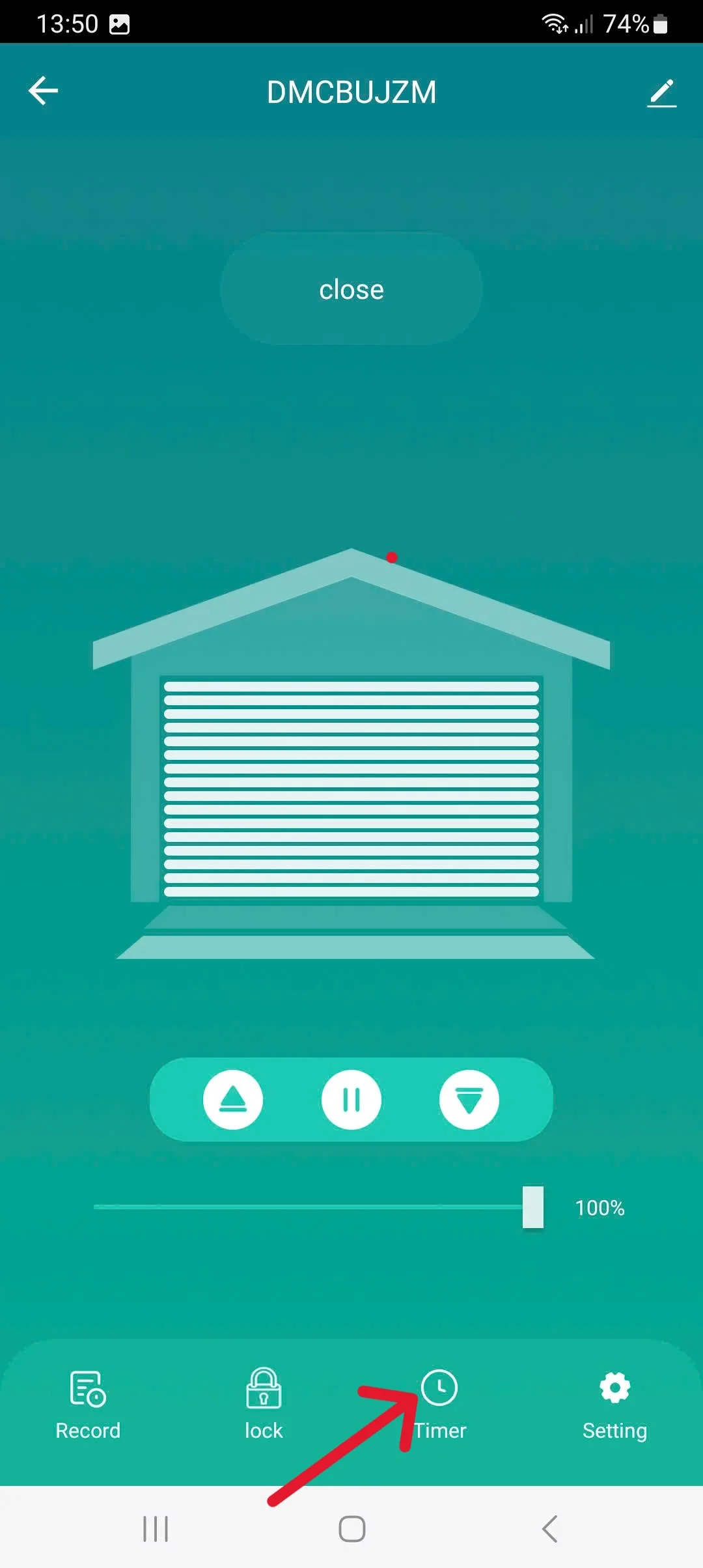

Bước 4: Tiến hành cài đặt thời gian hành trình (Thời gian để cửa đóng hoàn toàn đến khi mở hoàn toàn)
Bước 5: Hoàn thành và bắt đầu sử dụng.
Lưu ý: Trong trường hợp cửa cuốn mở hoặc đóng không hết, quý khách vui lòng kiểm tra lại thời gian hành trình.
2.3 Hướng dẫn kết nối với remote điều khiển vật lý
Để kết kết nối, điều khiển công tắc cửa cuốn, bạn cần chuẩn bị trước remote cửa cuốn RF (Cần đặt thêm remote RF vui long liên hệ).

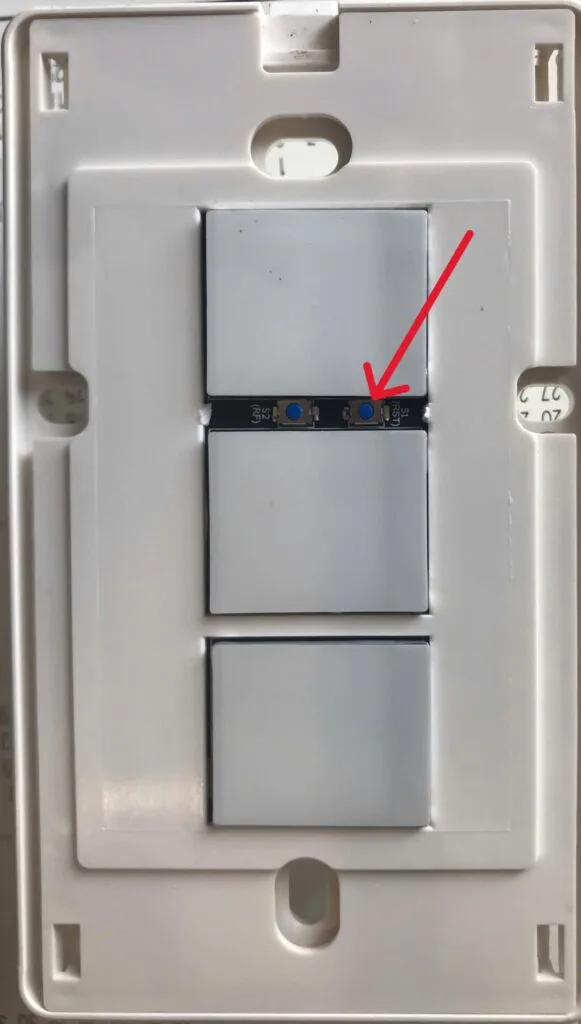

Bước 1: Tiến hành mở nắp công tắc ra và nhấn giữ nút S2 (RF) khoảng 5-10s như hình dưới cho đến khi đèn chớp nháy. Lúc này thiết bị đã được kích hoạt chế độ kết nối.
Bước 2: Nhấn 1 nút bất kỳ trên remote, đồng thời kiểm tra đèn trên công tắc sẽ sáng liên tục trong 3s báo hiệu đã kết nối thành công.
- Sau đó đèn sẽ tiếp tục chớp nháy để kết nối với remote khác, nếu chỉ sử dụng 1 remote để điều khiển thì nhấn nút S2 3 lần hoặc sau 30s không có thiết bị nào kết nối nữa thì công tắc sẽ thoát khỏi chế độ kết nối.
Bước 3: Tiến hành nhấn nút trên remote để điều khiển.
Lưu ý:
- Một công tắc cửa cuốn thông minh có thể kết nối tối đa 10 remote.
- Để xóa kết nối với remote, nhấn nút S2 10 lần.
