Trong bài viết này, EITsmart sẽ hướng dẫn bạn từng bước để lắp đặt hệ thống LED bậc thang thông minh một cách dễ hiểu và nhanh chóng.

I. LED bậc thang thông minh – Chiếu sáng từng bước, nâng tầm không gian sống

Đã bao giờ bạn bước xuống cầu thang giữa đêm, trong ánh sáng mờ ảo và cảm giác không an toàn?
LED bậc thang thông minh chính là giải pháp chiếu sáng vừa tinh tế vừa hiện đại, giúp bạn biến mỗi bước chân trở nên an toàn, ấn tượng và đầy cảm xúc.

Không chỉ đơn thuần là đèn chiếu sáng, đây là một hệ thống thông minh bao gồm:

• Dải đèn LED gắn dưới mỗi bậc thang.
• Cảm biến chuyển động tự động bật đèn khi có người đến gần.
• Bộ điều khiển trung tâm có thể kết nối và tùy chỉnh qua app điện thoại.
• Tùy chỉnh độ sáng, chế độ sáng tùy theo ý thích.

Tham khảo combo LED bậc thang siêu rẻ tại đây

II. Hướng dẫn lắp đặt, cài đặt LED bậc thang thông minh

– HƯỚNG DẪN KẾT NỐI CB THÔNG MINH VỚI ĐIỆN THOẠI XEM TẠI ĐÂY

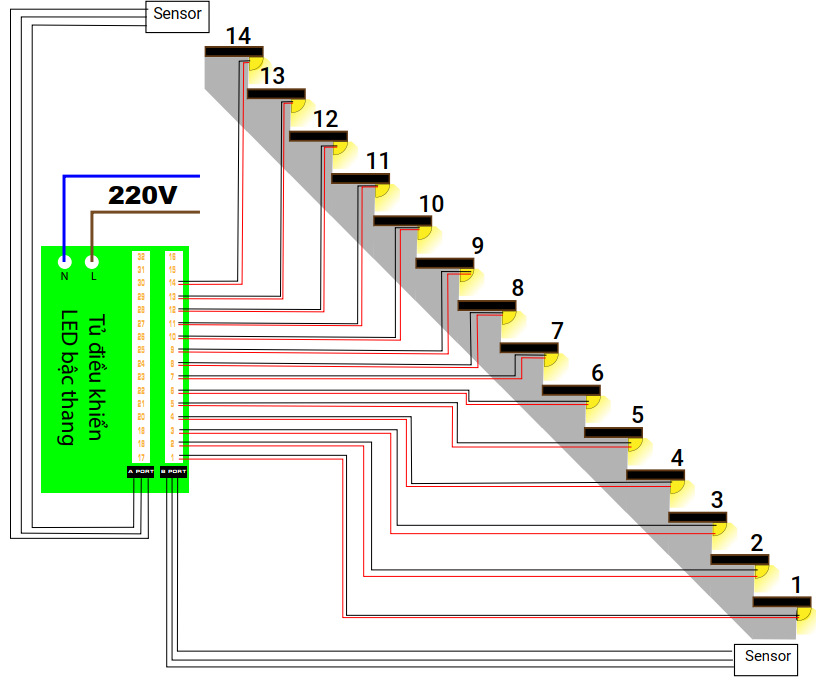

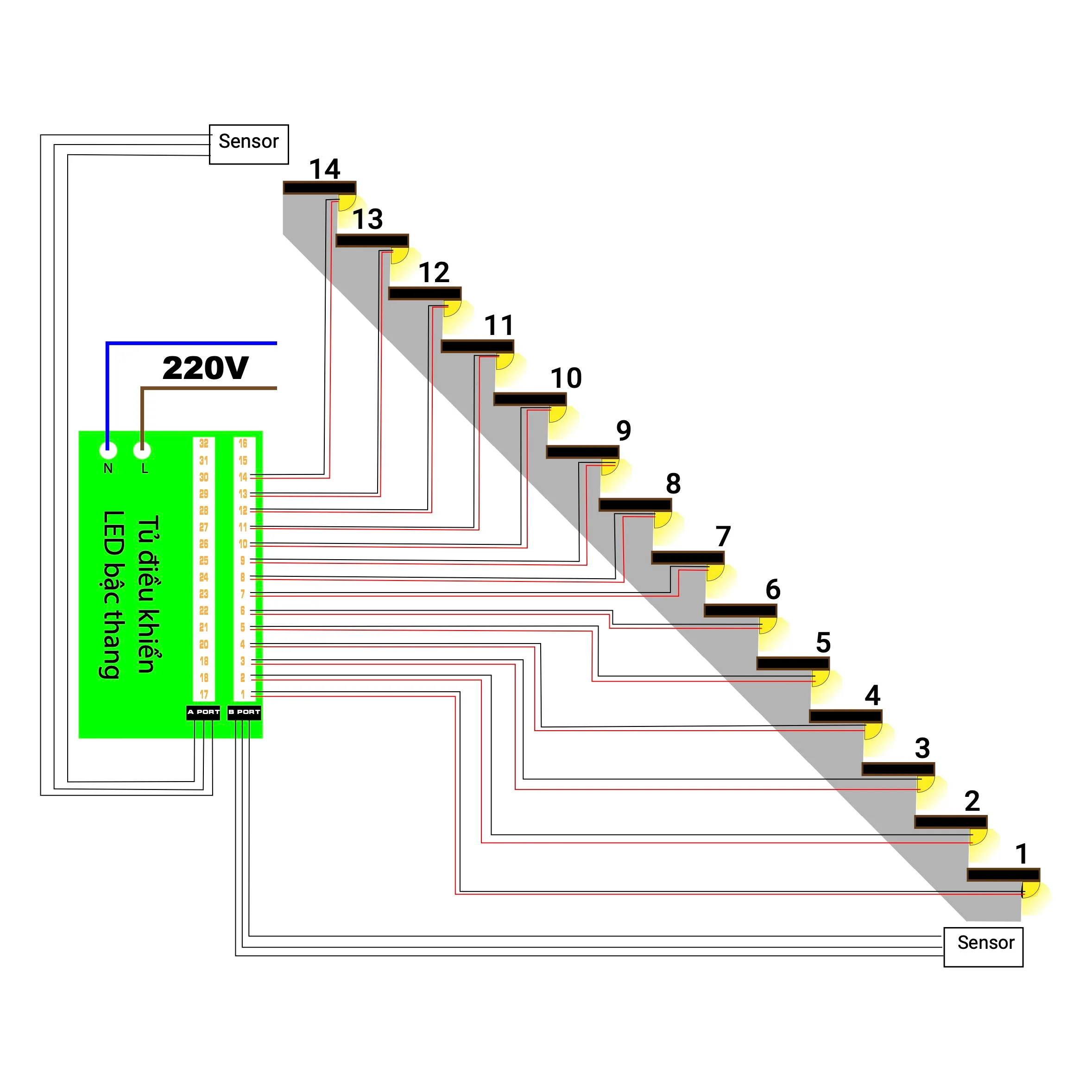

1. Sơ đồ đấu dây của LED bậc thang

Đấu dây theo sơ đồ bên dưới

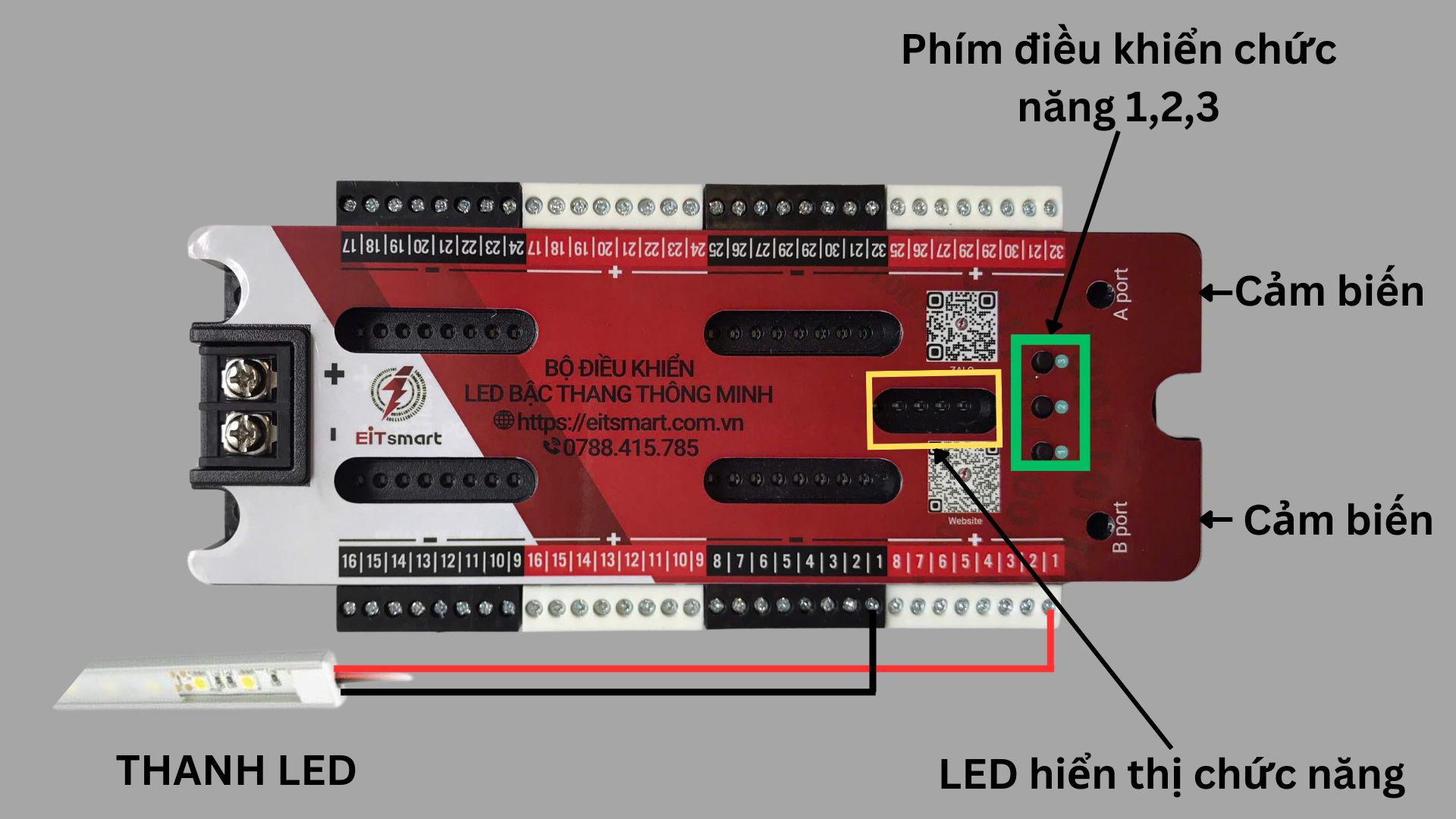

• Dây đỏ (Dây +): Đấu vào chân màu đỏ trên bộ điều khiển (theo thứ tự bậc thang tương ứng)
• Dây màu Đen (Dây -): Đấu vào chân màu đen trên bộ điều khiển (theo thứ tự bậc thang tương ứng)
  Ví dụ: Thanh LED cầu thang bậc 1, có 2 dây đỏ và đen, ta đấu tương ứng vào bộ điều khiển các chân có ký hiệu số 1. Dây đỏ vào chân 1 đỏ, dây đen vào chân 1 đen. Tương tự cho các bậc thang còn lại.
• Chân cắm cảm biến (Sensor) cắm vào Port A và Port B tương ứng:
• Port A: Tương ứng vị trí bậc cao (32 đến 1) trên bộ điều khiển
• Port B: Tương ứng vị trí bậc thấp (1 đến 32) trên bộ điều khiển
• Nguồn cấp cho bộ điều khiển cấp vào 2 chân L, N

2. Hướng dẫn cài đặt

2.1 Cài đặt số bậc thang

• Nhấn và giữ phím 1 trên bộ điều khiển 4 giây để vào chế độ cài đặt số lượng bậc thang. Lúc này bạn sẽ thấy đèn led ở chân số 1 sáng lên. Tương ứng với số bậc hiện tại là 1.
• Tiếp theo, tiếp tục nhấn phím 1 để chọn số lượng bậc tương ứng. Giả sử có 25 bậc thì nhấn phím 1 cho đến khi đèn led ở chân 25 sáng lên.
• Sau khi chọn xong số lượng bậc thang chờ khoảng 5s, hệ thống sẽ tự lưu cài đặt.

2.2 Tùy chọn số bậc sáng.

Ở chế độ này bạn sẽ tùy chọn lúc bước lên bậc thang thì bao nhiêu đèn sẽ lần lượt sáng lên.

Nhấn phím 1 (không nhấn giữ) để lựa chọn 1 trong 5 hiệu ứng bậc thang

1. 1. Sáng mỗi 1 bậc
   2. Sáng mỗi 2 bậc
   3. Sáng mỗi 3 bậc
   4. Sáng mỗi 4 bậc
   5. Sáng mỗi 5 bậc
   6. Sáng tất cả các bậc

Sau khi chọn xong, chờ 5s hệ thống sẽ tự lưu cài đặt.

Ví dụ: Bạn muốn sáng 3 bậc thì nhấn phím 1 3 lần.

2.3 Cài đặt độ sáng – Tùy chỉnh độ sáng đèn

• Nhấn và giữ phím 2 trong 4s để vào chế độ cài đặt độ sáng đèn.
• Nhấn phím 2 để lựa chọn độ sáng tương ứng phù hợp: 10% – 20% – 40% – 60% – 100%
• Sau khi cài đặt xong chờ 5s để lưu cài đặt.

Ví dụ: Bạn muốn độ sáng 100% bậc thì nhấn phím 2 5 lần.

EITsmart khuyến khích nên chọn độ sáng 40% hoặc 60% để tiết kiệm điện và kéo dài tuổi thọ đèn LED.

2.4 Cài đặt thời gian giữ sáng đèn

• Nhấn phím 2 để lựa chọn thời gian giữ đèn sáng đèn.
• Lựa chọ thời gian giữ sáng tương ứng từ: 10 – 20 – 40 – 80 – 100 (giây).
• Sau khi cài đặt xong chờ 5s để lưu cài đặt.

2.5 Cài đặt tốc độ chuyển bậc – thời gian sáng liên tiếp giữa các bậc

• Nhấn phím 3 để lựa chọn thời gian chuyển bậc.
• Lựa chọn thời gian tương ứng: 0.3 – 0.5 – 0.8 – 1 – 1.2 (giây).
• Sau khi cài đặt xong chờ 5s để lưu cài đặt.

Chỉ với các thao tác đơn giản như trên, bạn đã làm chủ được hệ thống đèn LED bậc thang trong căn nhà của mình.

2.6 Điều khiển bật/ tắt qua điện thoại

Để điều khiển bật tắt qua điện thoại, ta tiến hành kết nối CB thông minh vào App SmartLife để điều khiển cho toàn bộ hệ thống đèn LED.

– Xem hướng dẫn kết nối CB thông minh tại đây

III. Những lưu ý khi lắp đặt LED bậc thang thông minh

• Nên chừa mũi bậc thang dư ra ít nhất 25cm để lắp máng nhôm LED.
• Khi lắp thanh LED, sử dụng keo Silicon loại nhanh khô (A300 hoặc tương đương).
• Sử dụng ống co nhiệt để bọc mấu nối.
• Đi dây âm tường dưới bậc thang hoặc bên hông tường.
• Nếu sử dụng dây điện để nối dài dây cảm biến, lưu ý đấu đầy đủ 3 dây tín hiệu của cảm biến.
