Cách lắp đặt công tắc cửa cuốn WiFi ESW1213W chi tiết
Cách lắp đặt công tắc cửa cuốn WiFi gồm các bước chính: xác định dây điều khiển, đấu nối theo sơ đồ, kết nối ứng dụng Smart Life và cài đặt thời gian hành trình. Sau khi hoàn tất, bạn có thể đóng, mở và dừng cửa bằng điện thoại hoặc thao tác trực tiếp trên mặt công tắc.
Trong bài viết này, EITsmart hướng dẫn từng bước lắp đặt và cài đặt công tắc cửa cuốn WiFi ESW1213W, kèm những lưu ý cần thiết để kiểm tra thiết bị trước khi sử dụng.
1. Giới thiệu công tắc cửa cuốn WiFi ESW1213W
Công tắc cửa cuốn WiFi ESW1213W là thiết bị giúp nâng cấp nút nhấn cửa cuốn gắn tường thành công tắc thông minh. Sản phẩm hỗ trợ WiFi và Bluetooth, sử dụng mặt kính cường lực kết hợp viền hợp kim nhôm.
Các tính năng chính gồm:
Điều khiển đóng, mở và dừng cửa bằng phím cảm ứng.
Điều khiển từ xa qua ứng dụng Smart Life khi có kết nối Internet.
Cài đặt thời gian hành trình theo cửa cuốn thực tế.
Chia sẻ quyền sử dụng cho các thành viên trong gia đình.
Hẹn giờ và thiết lập lịch hoạt động.
Kết hợp với các thiết bị khác để tạo ngữ cảnh thông minh.
ESW1213W kết nối trực tiếp với mạng WiFi, không cần bộ trung tâm Zigbee.
Nếu sử dụng mẫu ESW1223W có hỗ trợ remote RF, bạn hãy tham khảo hướng dẫn lắp đặt công tắc cửa cuốn WiFi RF để thực hiện đúng thao tác cài đặt của thiết bị.
2. Cần chuẩn bị gì trước khi lắp đặt?
Trước khi thay công tắc cửa cuốn, cần kiểm tra:
Sơ đồ nút nhấn và hộp điều khiển của hệ thống hiện tại.
Các dây mở, dừng, đóng và dây chung.
Kiểu tiếp điểm của nút dừng: thường mở hoặc thường đóng.
Nguồn điện cấp cho công tắc và kích thước đế âm.
Sóng WiFi 2.4 GHz tại vị trí lắp đặt.
Chuẩn bị điện thoại đã cài ứng dụng Smart Life, tài khoản đăng nhập và mật khẩu WiFi.
Lưu ý an toàn: Ngắt toàn bộ nguồn cấp liên quan, kể cả bộ lưu điện cửa cuốn nếu có, và kiểm tra chắc chắn đã hết điện trước khi tháo hoặc đấu dây. Công việc đấu nối cần do người có chuyên môn về điện thực hiện.
3. Cách lắp đặt công tắc cửa cuốn WiFi theo từng bước
Bước 1: Xác định dây trên công tắc cửa cuốn cũ
Sau khi ngắt nguồn, kiểm tra dây kết nối với nút nhấn hiện tại và xác định từng chức năng:
Open: dây mở cửa.
Stop: dây dừng cửa.
Close: dây đóng cửa.
COM: dây chung của mạch điều khiển.
Nên chụp ảnh và đánh dấu dây trước khi tháo để thuận tiện đối chiếu. Không xác định chức năng chỉ dựa vào màu dây, vì cách đi dây có thể khác nhau giữa các hệ thống.
Bốn dây điều khiển trên không mặc nhiên bao gồm nguồn cấp cho công tắc WiFi. Thiết bị cần được cấp nguồn tại hai chân L và N theo sơ đồ.
Bước 2: Đấu dây theo sơ đồ công tắc

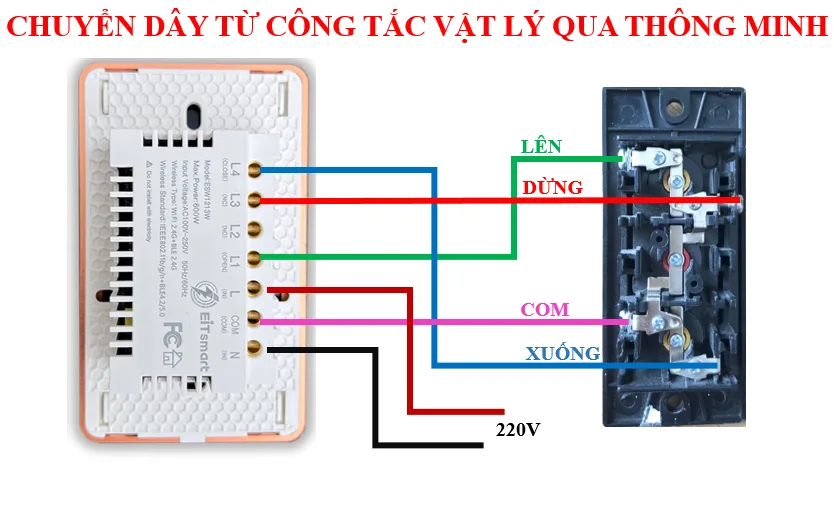

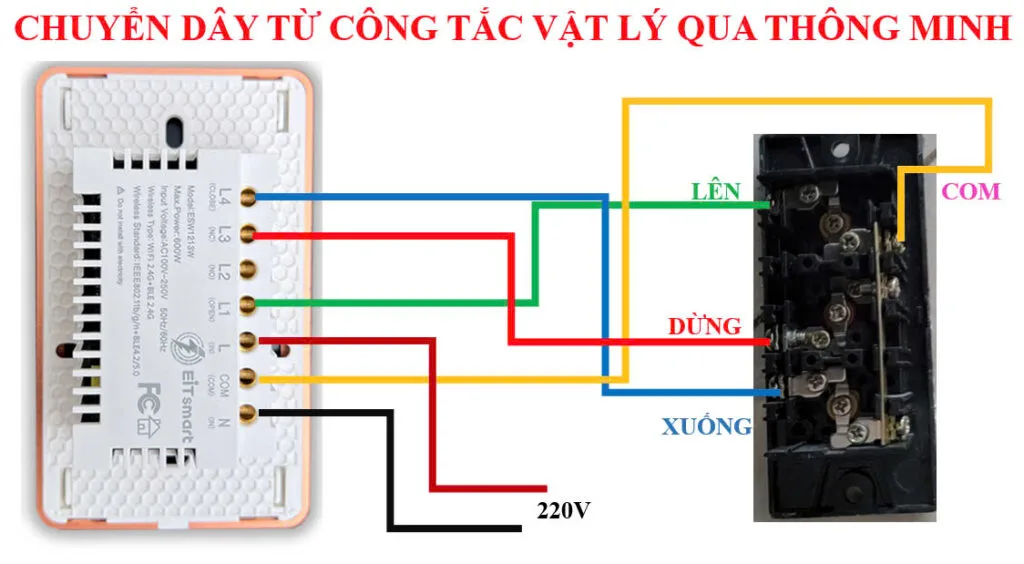

Đối chiếu sơ đồ đi kèm sản phẩm với mạch nút nhấn hiện tại trước khi đấu nối.
| Chân trên công tắc | Chức năng đấu nối |
|---|---|
| L | Dây pha của nguồn cấp |
| N | Dây trung tính của nguồn cấp |
| L1 (Open) | Dây mở cửa cuốn |
| L2 (NO) | Dây dừng nếu nút STOP sử dụng tiếp điểm thường mở |
| L3 (NC) | Dây dừng nếu nút STOP sử dụng tiếp điểm thường đóng |
| L4 (Close) | Dây đóng cửa cuốn |
| COM | Dây chung của mạch điều khiển cửa cuốn |
Chân L và N đấu với nguồn 220V AC, đồng thời cần đối chiếu thông số trên nhãn thiết bị thực tế.
Riêng dây dừng, chỉ đấu vào một trong hai chân L2 hoặc L3:
Chọn L2 (NO) khi nút STOP thường mở.
Chọn L3 (NC) khi nút STOP thường đóng.
Không chọn chân dừng theo phỏng đoán hoặc áp dụng một cách đấu cho mọi loại cửa cuốn.
Lưu ý: COM là dây chung của mạch điều khiển, không phải dây trung tính N. Không tự ý đưa nguồn 220V vào các chân tín hiệu điều khiển.
Bước 3: Cố định công tắc và lắp mặt kính
Khi thiết bị đã được ngắt điện, mở mặt công tắc tại vị trí chốt bằng tua vít dẹt theo hướng dẫn đi kèm.
Sau khi đấu nối, kiểm tra lại các đầu dây, siết chắc đầu nối và bảo đảm không có lõi dẫn điện bị hở. Sắp xếp dây gọn trong đế âm, cố định thân công tắc rồi lắp lại mặt kính.
Bước 4: Cấp điện và chạy thử
Sau khi công tắc được lắp hoàn chỉnh, cấp điện và kiểm tra lần lượt:
Nhấn Mở để kiểm tra cửa đi lên.
Nhấn Dừng khi cửa đang di chuyển.
Nhấn Đóng để kiểm tra cửa đi xuống.
Giữ khu vực cửa thông thoáng trong quá trình thử. Nếu cửa chạy sai chiều hoặc phím dừng không hoạt động đúng, ngừng sử dụng và ngắt nguồn để kiểm tra lại dây đấu.
4. Cách kết nối công tắc cửa cuốn WiFi với Smart Life
Bước 1: Chuẩn bị kết nối trên điện thoại
Mở Smart Life và đăng nhập tài khoản. Bật Bluetooth, kết nối điện thoại với WiFi 2.4 GHz và cấp các quyền cần thiết khi ứng dụng yêu cầu.
Nên thực hiện cài đặt gần công tắc để thuận tiện tìm và ghép nối thiết bị.
Bước 2: Đưa công tắc vào chế độ kết nối
Kiểm tra đèn LED trên mặt công tắc. Nếu đèn đang nhấp nháy, thiết bị đã sẵn sàng ghép nối.
Với ESW1213W, nếu đèn chưa nhấp nháy:
Chạm và giữ một phím cảm ứng khoảng 5–10 giây.
Thả tay khi đèn LED bắt đầu nhấp nháy.
Tiếp tục thêm thiết bị trong Smart Life.
Cách kích hoạt chế độ kết nối có thể khác nhau giữa các model. Không áp dụng thao tác của ESW1213W cho thiết bị khác khi chưa kiểm tra hướng dẫn.
Bước 3: Thêm thiết bị vào ứng dụng
Trong Smart Life, chọn Thêm thiết bị hoặc biểu tượng “+”, sau đó làm theo hướng dẫn trên màn hình:
Chọn công tắc được ứng dụng phát hiện.
Nhập mật khẩu WiFi 2.4 GHz khi được yêu cầu.
Chờ kết nối hoàn tất.
Đặt tên dễ nhận biết, chẳng hạn “Cửa cuốn tầng trệt”.
Sau khi thêm thành công, mở giao diện công tắc và thử các lệnh đóng, mở, dừng.
5. Cách cài đặt thời gian hành trình cửa cuốn
Thời gian hành trình là khoảng thời gian cửa di chuyển từ vị trí đóng hoàn toàn đến mở hoàn toàn, tính bằng giây. Thông số này cần được thiết lập theo cửa thực tế để công tắc điều khiển phù hợp.
Bước 1: Đo thời gian mở cửa
Cho cửa chạy từ vị trí đóng hoàn toàn đến mở hoàn toàn. Dùng đồng hồ bấm giờ và ghi lại số giây đo được.
Ví dụ, nếu cửa mất 25 giây để mở hết thì thời gian hành trình đo được là 25 giây. Không sử dụng số liệu ví dụ thay cho việc đo tại công trình.
Bước 2: Đưa cửa về vị trí đóng hoàn toàn
Đóng cửa hết hành trình và quan sát trực tiếp để xác nhận cửa đã đóng.
Bước 3: Đồng bộ trạng thái trên Smart Life

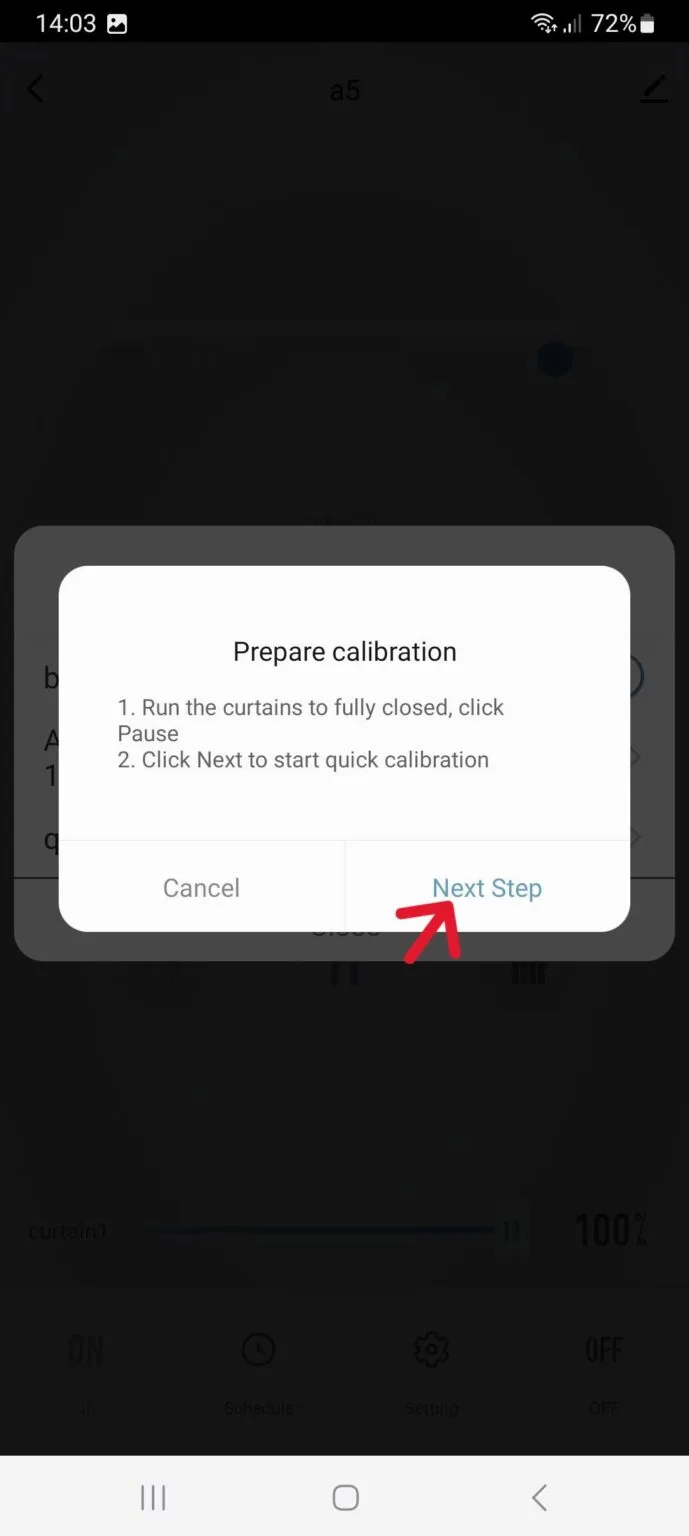

Trên giao diện điều khiển, nhấn Close để ứng dụng chạy về trạng thái đóng hoàn toàn, sau đó nhấn Stop.
Chỉ thực hiện khi đã kiểm tra bộ giới hạn hành trình của cửa hoạt động bình thường. Dừng thao tác nếu cửa có biểu hiện bất thường.
Bước 4: Nhập thời gian đã đo

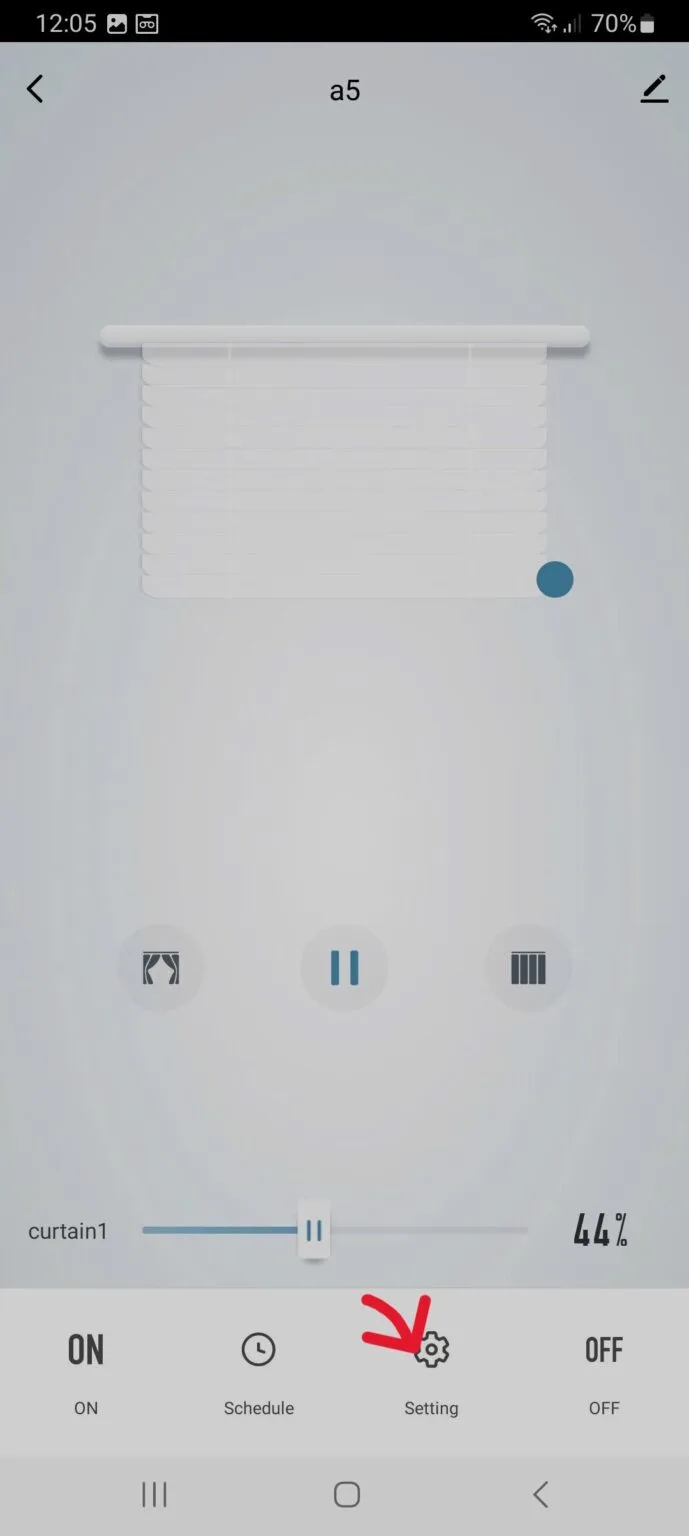

Chọn Setting/Cài đặt, tìm mục thời gian hành trình, nhập số giây đã đo ở bước 1 và lưu lại.
Tên mục hoặc cách hiển thị có thể khác nhau tùy phiên bản ứng dụng và phần mềm thiết bị.
Bước 5: Kiểm tra sau khi cài đặt
Thử mở và đóng cửa bằng điện thoại, đồng thời quan sát chuyển động thực tế. Nếu cửa dừng trước khi đi hết hành trình, kiểm tra lại thông số vừa cài đặt.
Nếu điều chỉnh thời gian vẫn không khắc phục được, cần kiểm tra thêm bộ giới hạn hành trình, vật cản và hoạt động của hệ thống cửa cuốn.
Lưu ý: Tỷ lệ đóng, mở hiển thị theo thời gian hành trình không thay thế việc xác nhận vị trí cửa thực tế. Khi cần kiểm tra cửa đã đóng kín từ xa, nên kết hợp camera hoặc cảm biến trạng thái phù hợp.
6. Một số tình huống thường gặp khi lắp đặt
Ứng dụng không tìm thấy công tắc
Kiểm tra công tắc đã có điện, đèn LED đang nhấp nháy và điện thoại đã bật Bluetooth. Đồng thời, bảo đảm điện thoại đang kết nối WiFi 2.4 GHz và Smart Life được cấp đủ quyền cần thiết.
Công tắc không kết nối được WiFi
Kiểm tra mật khẩu và chất lượng sóng tại vị trí lắp đặt. Sau đó đưa công tắc vào chế độ ghép nối và thực hiện lại thao tác thêm thiết bị.
Phím dừng không hoạt động đúng
Ngắt nguồn và nhờ kỹ thuật viên kiểm tra dây STOP, dây COM cùng lựa chọn chân L2 (NO) hoặc L3 (NC). Chỉ tiếp tục sử dụng khi chức năng dừng đã hoạt động bình thường.
Mất Internet có điều khiển cửa được không?
Khi công tắc và hệ thống cửa cuốn vẫn có điện, bạn có thể sử dụng các phím cảm ứng trên mặt công tắc. Chức năng điều khiển từ xa qua Internet cần kết nối mạng để hoạt động.
7. Hỗ trợ lắp đặt công tắc cửa cuốn WiFi EITsmart
Thực hiện đúng cách lắp đặt công tắc cửa cuốn WiFi, từ đấu dây đến cài đặt hành trình, giúp việc sử dụng cửa cuốn bằng điện thoại thuận tiện hơn.
Nếu chưa xác định được dây điều khiển hoặc kiểu tiếp điểm STOP, hãy gửi hình ảnh công tắc hiện tại, hộp điều khiển và thông tin motor cho EITsmart để được hỗ trợ trước khi đấu nối.
