Công tắc thông minh có cần dây nguội không là thắc mắc phổ biến khi lắp đặt hệ thống nhà thông minh, đặc biệt với những công trình sử dụng đường điện truyền thống. Việc xác định công tắc cần dây nguội (dây N) hay không sẽ giúp bạn lựa chọn đúng sản phẩm, đấu nối an toàn và bảo đảm thiết bị hoạt động ổn định. Hãy cùng EITsmart tìm hiểu chi tiết trong bài viết dưới đây.
Nhiều người muốn thay công tắc cơ bằng công tắc thông minh nhưng không biết trong hộp công tắc hiện tại có dây nguội hay không. Đây là yếu tố quan trọng vì một số model bắt buộc phải có dây N để nuôi mạch điện tử, trong khi một số model được thiết kế để hoạt động khi chỉ có dây pha và dây ra đèn.
Vì vậy, câu trả lời không phải lúc nào cũng là “có” hoặc “không”. Yêu cầu dây nguội phụ thuộc vào cấu tạo của từng công tắc, sơ đồ điện tại công trình, loại tải và hướng dẫn của nhà sản xuất. Bài viết dưới đây giúp bạn hiểu đúng trước khi mua hoặc thi công.
Tóm tắt nhanh: Không phải mọi công tắc thông minh đều cần dây nguội. Model có dây N thường được cấp nguồn ổn định hơn; model không dây nguội dùng giải pháp mạch riêng và có thể yêu cầu tải tối thiểu hoặc bộ bypass theo đúng hướng dẫn. Không xác định dây chỉ bằng màu vỏ; nên ngắt điện và để kỹ thuật viên kiểm tra bằng thiết bị đo.
Trước khi đi vào bài viết này bạn có thể tìm hiểu thêm bài Công tắc thông minh là gì?
Mục lục
- Dây nguội là gì?
- Vì sao công tắc thông minh cần nguồn điện liên tục?
- Những loại công tắc theo yêu cầu dây nguội
- Cách kiểm tra hộp công tắc có dây nguội hay không
- Nhà không có dây nguội thì xử lý thế nào?
- Các hiện tượng thường gặp khi dùng công tắc không dây nguội
- WiFi hay Zigbee có quyết định việc cần dây nguội không?
- Checklist trước khi lựa chọn
- Câu hỏi thường gặp
Dây nguội là gì?

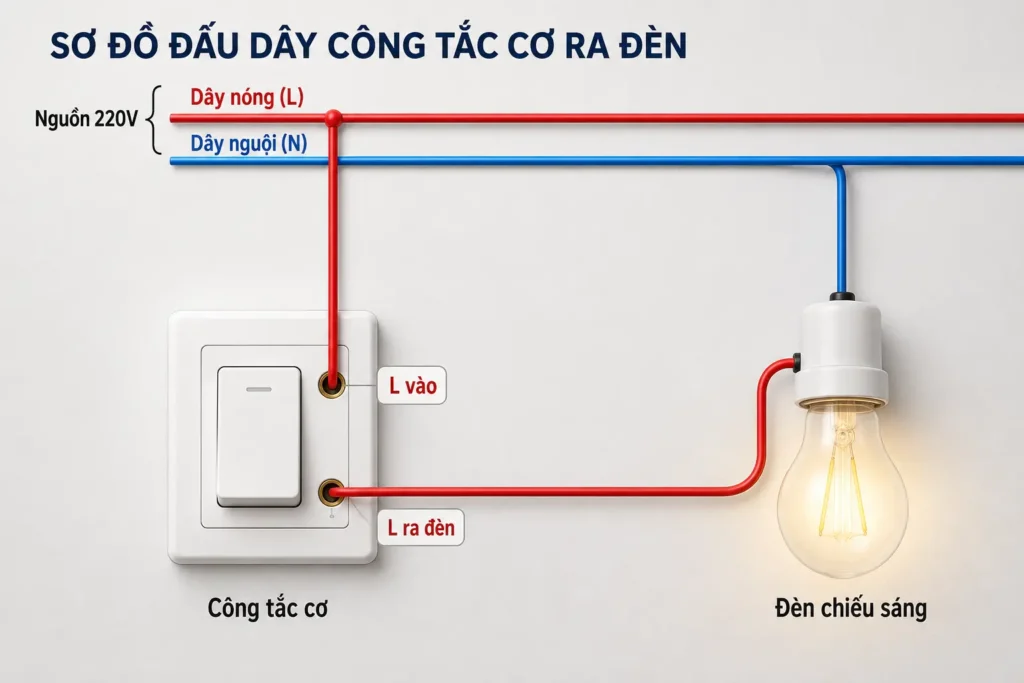

Dây nguội, còn gọi là dây trung tính hoặc dây N, là một phần của mạch điện xoay chiều dân dụng. Trong hệ thống điện một pha, dây pha cấp điện đến tải và dây nguội tạo đường trở về cho dòng điện. Tuy nhiên, tại vị trí công tắc cơ truyền thống, thợ điện thường chỉ đưa dây pha vào và dây ra đèn xuống hộp công tắc; dây nguội có thể được nối trực tiếp tại hộp đèn hoặc hộp nối trên trần.
Vì cách đi dây này, một ngôi nhà vẫn có dây nguội trong hệ thống nhưng chưa chắc dây đó đã xuất hiện tại từng đế âm công tắc. Đây là lý do cần kiểm tra vị trí lắp đặt thay vì chỉ hỏi chung “nhà có dây nguội hay không”.
| Ký hiệu thường gặp | Ý nghĩa | Lưu ý |
|---|---|---|
| L hoặc Line | Dây pha cấp nguồn | Có điện áp nguy hiểm khi hệ thống đang hoạt động |
| N hoặc Neutral | Dây nguội/trung tính | Không được mặc định an toàn nếu chưa đo kiểm |
| L1, L2, L3… | Dây ra các tải hoặc mạch đèn | Số lượng phụ thuộc số nút công tắc |
| PE hoặc Earth | Dây tiếp địa bảo vệ | Không được dùng thay cho dây nguội |
Vì sao công tắc thông minh cần nguồn điện liên tục?
Công tắc cơ chỉ cần đóng hoặc ngắt tiếp điểm nên bản thân thiết bị gần như không cần nguồn nuôi. Công tắc thông minh lại có bộ xử lý, đèn báo, mô-đun WiFi hoặc Zigbee và mạch nhận lệnh. Các linh kiện này phải được cấp một lượng điện nhỏ ngay cả khi đèn đang tắt để công tắc duy trì kết nối và sẵn sàng nhận lệnh.
Với model có dây nguội, mạch điện tử được cấp nguồn qua dây pha và dây N. Với model không dây nguội, nhà sản xuất sử dụng phương án cho một dòng điện rất nhỏ đi qua tải hoặc qua bộ phận hỗ trợ. Vì vậy, khả năng tương thích với bóng LED công suất thấp cần được xem xét kỹ.
Những loại công tắc theo yêu cầu dây nguội

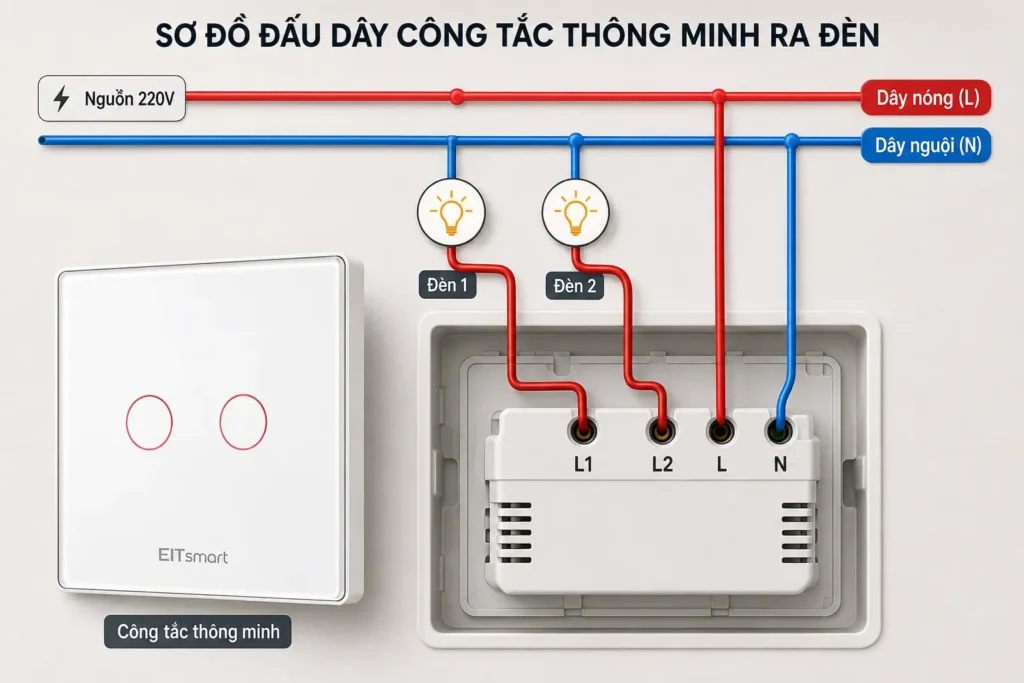

1. Công tắc thông minh có dây nguội
Thiết bị có các đầu đấu L, N và đầu ra tải. Đây là cấu hình phổ biến trong nhiều hệ thống mới vì nguồn nuôi cho mạch điều khiển tương đối rõ ràng và ổn định. Khi xây nhà hoặc cải tạo điện, nên chủ động đưa dây N đến các hộp công tắc nếu muốn mở rộng thiết bị thông minh về sau.

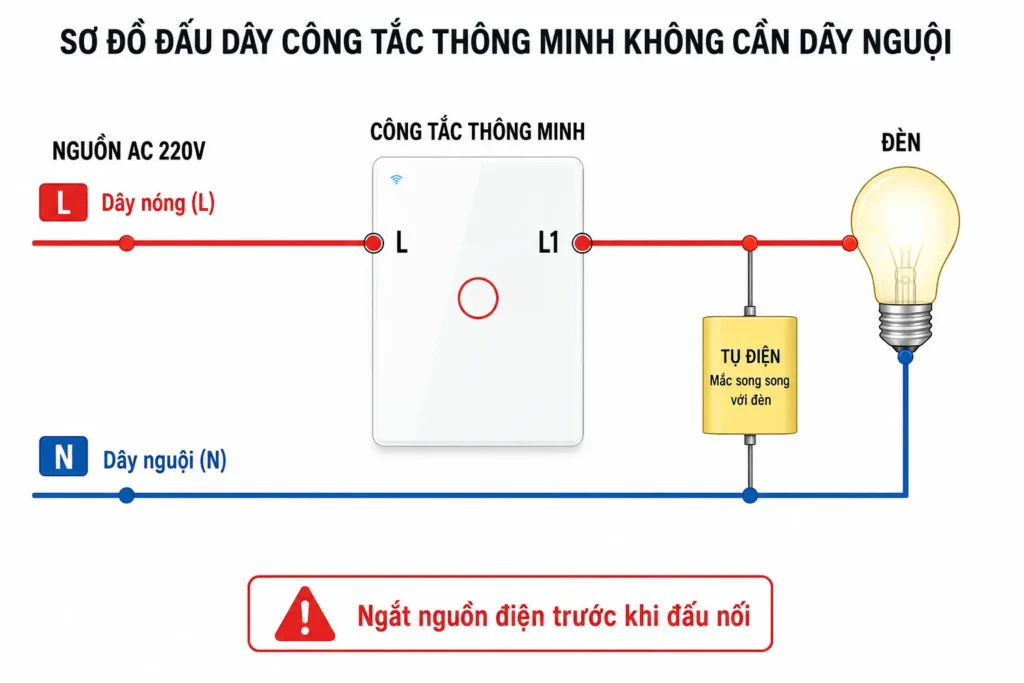

2. Công tắc thông minh không dây nguội
Thiết bị được thiết kế để thay thế công tắc cơ tại vị trí chỉ có dây pha và dây ra đèn. Ưu điểm là hạn chế phải đi lại dây, phù hợp nhà đang sử dụng. Tuy nhiên, phải tuân thủ loại tải, công suất tối thiểu và yêu cầu lắp bộ bypass hoặc tụ chống nháy nếu nhà sản xuất quy định.
3. Model hỗ trợ nhiều sơ đồ đấu dây
Một số dòng có nhiều phiên bản hoặc hỗ trợ cấu hình khác nhau. Không nên dựa vào hình thức mặt kính hay tên thương mại để suy đoán. Cần kiểm tra đúng mã model, sơ đồ trên thân thiết bị và tài liệu kỹ thuật đi kèm.
Cách kiểm tra hộp công tắc có dây nguội hay không
Cách đáng tin cậy nhất là kiểm tra sơ đồ điện hoặc để người có chuyên môn mở hộp công tắc sau khi đã cô lập nguồn và xác nhận hết điện. Số lượng dây, điểm nối và kết quả đo sẽ cho biết dây N có được đưa đến vị trí đó hay không.
Không nên nhận diện dây chỉ dựa vào màu sắc. Công trình cũ, sửa chữa nhiều lần hoặc thi công không đồng nhất có thể sử dụng màu dây không đúng quy ước. Bút thử điện cũng không thay thế đầy đủ cho thiết bị đo và quy trình xác nhận an toàn.
- Xem hồ sơ hoặc bản vẽ điện nếu công trình còn lưu.
- Kiểm tra ký hiệu N trong hộp điện nhưng vẫn phải đo xác nhận.
- Đối chiếu sơ đồ công tắc cũ và số mạch tải.
- Đánh giá độ sâu đế âm, tiết diện dây và không gian cho đầu nối.
- Ghi lại loại bóng đèn và tổng công suất mỗi mạch
Lưu ý an toàn: Việc mở đế âm và đo điện liên quan trực tiếp đến điện lưới. Người không có chuyên môn không nên tự chạm vào dây dẫn. Hãy ngắt aptomat phù hợp và sử dụng kỹ thuật viên điện để kiểm tra.
Nhà không có dây nguội thì xử lý thế nào?
Chọn đúng model không dây nguội
Đây là phương án ít can thiệp nhất. Cần xác nhận model tương thích với loại tải đang dùng và xem có yêu cầu bypass hay tải tối thiểu hay không. Không tự lắp thêm linh kiện ngoài danh mục do nhà sản xuất khuyến nghị.
Đi bổ sung dây nguội
Nếu công trình cho phép kéo dây trong ống có sẵn, bổ sung dây N đến hộp công tắc sẽ tạo nền tảng tốt cho nhiều loại thiết bị. Khả năng thực hiện phụ thuộc đường ống, số lượng dây, tiết diện và tình trạng thi công; cần khảo sát trước.
Đặt module điều khiển ở vị trí có đủ dây
Trong một số trường hợp, module có thể được đặt tại hộp nối, hộp đèn hoặc tủ điện nơi có cả dây pha và dây nguội, còn công tắc tường đóng vai trò điều khiển. Giải pháp phải phù hợp thiết bị và được thiết kế bởi kỹ thuật viên.
Cải tạo theo từng khu vực
Không nhất thiết thay toàn bộ công tắc cùng lúc. Có thể ưu tiên phòng khách, phòng ngủ hoặc khu vực cần tự động hóa, đồng thời chuẩn bị dây cho những vị trí sẽ nâng cấp sau.
Các hiện tượng thường gặp khi dùng công tắc không dây nguội
| Hiện tượng | Nguyên nhân có thể | Hướng xử lý phù hợp |
|---|---|---|
| Đèn LED nháy nhẹ khi đã tắt | Dòng duy trì qua tải hoặc tải quá nhỏ | Kiểm tra tương thích; dùng bypass đúng loại nếu tài liệu yêu cầu |
| Đèn sáng mờ khi tắt | Tải LED nhạy hoặc đường dây có cảm ứng | Kỹ thuật viên kiểm tra tải, dây và thiết bị |
| Công tắc hay mất kết nối | Nguồn nuôi không ổn định, tải không phù hợp hoặc sóng yếu | Kiểm tra sơ đồ, tải và hạ tầng mạng |
| Relay đóng nhưng đèn không ổn định | Đầu nối lỏng, tải lỗi hoặc sai thông số | Ngắt sử dụng và kiểm tra kỹ thuật |
| Thiết bị nóng hoặc có mùi bất thường | Quá tải, tiếp xúc kém hoặc thiết bị lỗi | Ngắt nguồn ngay, không tiếp tục sử dụng |
WiFi hay Zigbee có quyết định việc cần dây nguội không?
Không. WiFi và Zigbee là giao thức truyền dữ liệu, còn yêu cầu dây nguội thuộc về thiết kế nguồn của từng model. Có công tắc WiFi cần dây N và cũng có công tắc WiFi không cần dây N; điều tương tự có thể xảy ra với công tắc Zigbee.
Nếu cần tìm hiểu sự khác nhau giữa WiFi và Zigbee bạn có thể xem thêm bài viết Nên chọn công tắc thông minh WiFi hay Zigbee?
Vì vậy, sau khi chọn giao thức, vẫn phải kiểm tra sơ đồ đấu dây của đúng model. Không nên suy luận “Zigbee tiết kiệm điện nên không cần dây nguội” hoặc “WiFi luôn phải có dây N”.
Checklist trước khi lựa chọn
- Xác định chính xác hộp công tắc có dây N hay không.
- Kiểm tra số mạch và loại tải: LED, quạt, motor hoặc thiết bị khác.
- Đối chiếu tổng công suất với thông số của từng kênh.
- Chọn WiFi hoặc Zigbee theo quy mô hệ thống, không dựa vào dây nguội.
- Kiểm tra kích thước đế âm và không gian đấu nối.
- Hỏi rõ yêu cầu bypass/tải tối thiểu đối với model không dây nguội.
- Ưu tiên sản phẩm có tài liệu đấu dây, bảo hành và hỗ trợ kỹ thuật.
Câu hỏi thường gặp về dây nguội và công tắc thông minh
1. Dây nguội và dây tiếp địa có giống nhau không?
Không. Dây N tham gia mạch làm việc, còn dây PE dùng cho mục đích bảo vệ. Không được sử dụng dây tiếp địa thay dây nguội.
2. Chỉ nhìn màu dây có biết đâu là dây N không?
Không nên. Màu dây có thể không đúng quy ước, nhất là công trình cũ. Cần đo kiểm sau khi thực hiện quy trình an toàn.
3. Công tắc không dây nguội có kém ổn định hơn không?
Không thể kết luận chung. Độ ổn định phụ thuộc thiết kế sản phẩm, loại tải, sơ đồ điện và chất lượng thi công. Tuy nhiên, model không dây N cần được kiểm tra tương thích với tải kỹ hơn.
4. Bóng LED nháy khi tắt có phải công tắc hỏng không?
Chưa chắc. Nguyên nhân có thể là dòng duy trì, tải quá nhỏ, đường dây hoặc thiết bị. Nên kiểm tra theo hướng dẫn của nhà sản xuất.
5. Có thể tự đấu thêm tụ chống nháy không?
Chỉ nên dùng bộ bypass hoặc linh kiện đúng loại theo tài liệu của nhà sản xuất và do người có chuyên môn lắp đặt.
6. Nhà mới có nên đi dây nguội đến tất cả công tắc không?
Nếu dự kiến dùng thiết bị thông minh, chủ động đưa dây N đến hộp công tắc thường tạo nhiều lựa chọn hơn khi lắp đặt và nâng cấp.
7. Công tắc Zigbee có luôn không cần dây nguội không?
Không. Yêu cầu dây nguội phụ thuộc từng model, không phải do giao thức Zigbee quyết định.
Vậy kết luận công tắc thông minh có cần dây nguội không?
Công tắc thông minh có cần dây nguội hay không phụ thuộc vào thiết kế của từng model. Công tắc có dây N thường được cấp nguồn trực tiếp cho mạch điều khiển, còn công tắc không dây N sử dụng giải pháp khác để phù hợp với nhà đang sử dụng.
Trước khi mua, nên kiểm tra hộp công tắc, loại tải, công suất, đế âm và sơ đồ đấu dây. Một khảo sát ngắn từ kỹ thuật viên sẽ giúp tránh mua sai thiết bị, hạn chế hiện tượng đèn nháy và giảm việc sửa chữa sau khi lắp.
