Công tắc thông minh hoạt động như thế nào? Về bản chất, công tắc vẫn thực hiện nhiệm vụ đóng hoặc ngắt điện cho đèn và thiết bị giống công tắc truyền thống. Điểm khác biệt là bên trong có thêm bộ nguồn, bộ xử lý, phần tử đóng cắt và mô-đun kết nối, nhờ đó công tắc có thể nhận lệnh từ cảm ứng, điện thoại, cảm biến, giọng nói hoặc các ngữ cảnh tự động.
Nếu chưa quen với loại thiết bị này, bạn có thể xem trước bài công tắc thông minh là gì để hiểu sự khác nhau giữa công tắc thông minh và công tắc cơ truyền thống.
Điều quan trọng nhất để hiểu nguyên lý công tắc thông minh là phải phân biệt hai đường hoàn toàn khác nhau: đường truyền lệnh và đường điện công suất.
Tóm tắt nhanh: Đường truyền lệnh: điện thoại/cảm biến → mạng → bộ xử lý → relay. Đường điện công suất: nguồn điện → relay → đèn hoặc thiết bị điện. WiFi, Zigbee và Bluetooth Mesh chủ yếu khác nhau ở đường truyền lệnh; nhiệm vụ cuối cùng của công tắc vẫn là điều khiển phần tử đóng/ngắt điện.
Mục lục
- Bên trong công tắc thông minh có những gì?
- Công tắc thông minh hoạt động như thế nào?
- Công tắc thông minh WiFi truyền lệnh như thế nào?
- Công tắc Zigbee truyền lệnh như thế nào?
- Bluetooth Mesh truyền lệnh như thế nào?
- WiFi, Zigbee và Bluetooth Mesh khác nhau ở đâu trong đường truyền lệnh?
- Zigbee Mesh và Bluetooth Mesh có giống nhau không?
- WiFi + BLE có phải Bluetooth Mesh không?
- Relay điện và Relay Node Bluetooth Mesh là hai khái niệm khác nhau
- Điều gì xảy ra khi mất Internet?
- Ví dụ cùng một lệnh “Bật đèn phòng khách”
- Tự động hóa và ngữ cảnh hoạt động như thế nào?
- Những yếu tố làm công tắc phản hồi nhanh hay chậm
- Vậy loại công tắc nào hoạt động tốt hơn?
- Câu hỏi thường gặp
- Kết luận

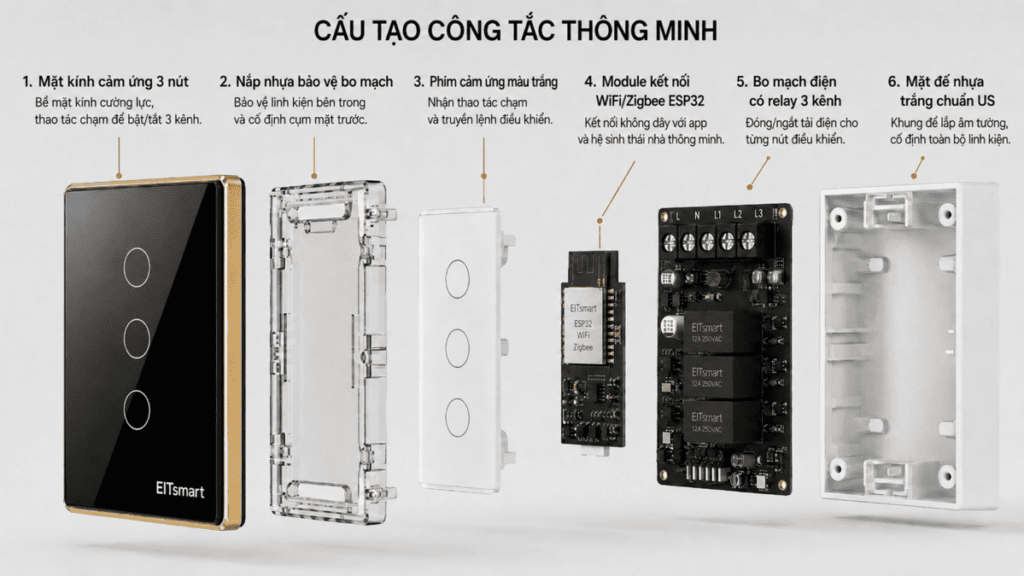

1. Bên trong công tắc thông minh có những gì?
Một công tắc thông minh bật/tắt thông thường có thể chia thành bốn khối chức năng chính:
| Khối | Chức năng |
|---|---|
| Mạch nguồn | Chuyển đổi và cung cấp nguồn phù hợp cho mạch điện tử. |
| Khối nhận lệnh / kết nối | Nhận thao tác cảm ứng và dữ liệu từ WiFi, Zigbee hoặc Bluetooth. |
| Bộ xử lý | Phân tích lệnh, kiểm tra trạng thái và quyết định thao tác cần thực hiện. |
| Relay hoặc mạch công suất | Đóng/ngắt hoặc điều chỉnh điện cấp cho đèn và thiết bị. |
Mạch nguồn là lý do vì sao nhiều model yêu cầu dây trung tính tại đế âm. Nếu bạn đang cải tạo nhà cũ, nên xem thêm bài công tắc thông minh có cần dây nguội không trước khi chọn thiết bị.
Khi người dùng gửi lệnh BẬT, bộ xử lý không trực tiếp cấp điện cho bóng đèn. Nó phát tín hiệu điều khiển đến relay hoặc phần tử công suất. Relay sau đó thay đổi trạng thái tiếp điểm để dòng điện đi đến tải.
Với dimmer, điều khiển motor hoặc một số thiết bị chuyên dụng, phần tử công suất có thể khác relay cơ thông thường.
2. Công tắc thông minh hoạt động như thế nào?
Dù sử dụng WiFi, Zigbee hay Bluetooth Mesh, nguyên lý cuối cùng vẫn có thể rút gọn thành:
Nguyên lý chung: Nhận lệnh → Xử lý → Đóng/ngắt tải
Ví dụ khi chạm trực tiếp vào mặt công tắc: Cảm ứng → Bộ xử lý → Relay → Đèn. Đây là đường truyền ngắn nhất vì không cần router, Gateway hay Internet.
Khi điều khiển bằng điện thoại, phần khác biệt bắt đầu xuất hiện. Lúc này đường đi của lệnh phụ thuộc công tắc sử dụng WiFi, Zigbee hay Bluetooth Mesh.
3. Công tắc thông minh WiFi truyền lệnh như thế nào?
Công tắc WiFi kết nối trực tiếp vào mạng WiFi thông qua router hoặc Access Point. Vì vậy, nó không cần một Zigbee Gateway riêng chỉ để giao tiếp với mạng WiFi.
Điểm dễ nhầm: Điều khiển công tắc WiFi không phải lúc nào cũng có nghĩa lệnh bắt buộc đi qua Internet. Một số nền tảng hỗ trợ điều khiển cục bộ trong mạng LAN, trong khi điều khiển từ xa bên ngoài ngôi nhà thường cần Internet/Cloud.
Khi điện thoại và công tắc ở cùng mạng WiFi
Nếu sản phẩm và nền tảng hỗ trợ điều khiển cục bộ, đường truyền có thể là:
WiFi cục bộ: Điện thoại → Router/AP → Công tắc WiFi → Bộ xử lý → Relay → Đèn
Trong trường hợp này, router chủ yếu tạo mạng IP và chuyển dữ liệu giữa điện thoại với công tắc. Nếu nền tảng chỉ xử lý lệnh qua Cloud thì lệnh vẫn có thể đi ra Internet rồi quay về thiết bị, vì vậy khả năng điều khiển khi mất Internet phụ thuộc từng hệ sinh thái.
Khi điều khiển từ bên ngoài ngôi nhà

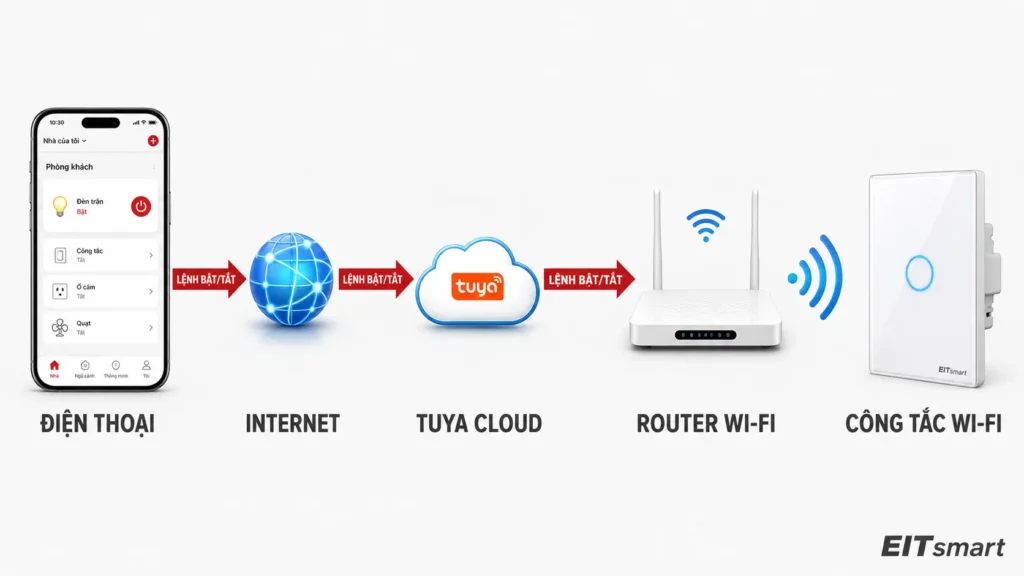

WiFi từ xa: Điện thoại → Internet/Cloud → Router/AP → Công tắc WiFi → Relay → Đèn
Ở đường truyền này, chất lượng Internet và trạng thái dịch vụ Cloud có thể ảnh hưởng đến khả năng điều khiển từ xa.
4. Công tắc Zigbee truyền lệnh như thế nào?
Công tắc Zigbee thông thường không kết nối trực tiếp với router WiFi. Nó tham gia một mạng Zigbee do Coordinator khởi tạo; trong hệ thống Smart Home dân dụng, Coordinator thường nằm trong Zigbee Gateway hoặc hub.

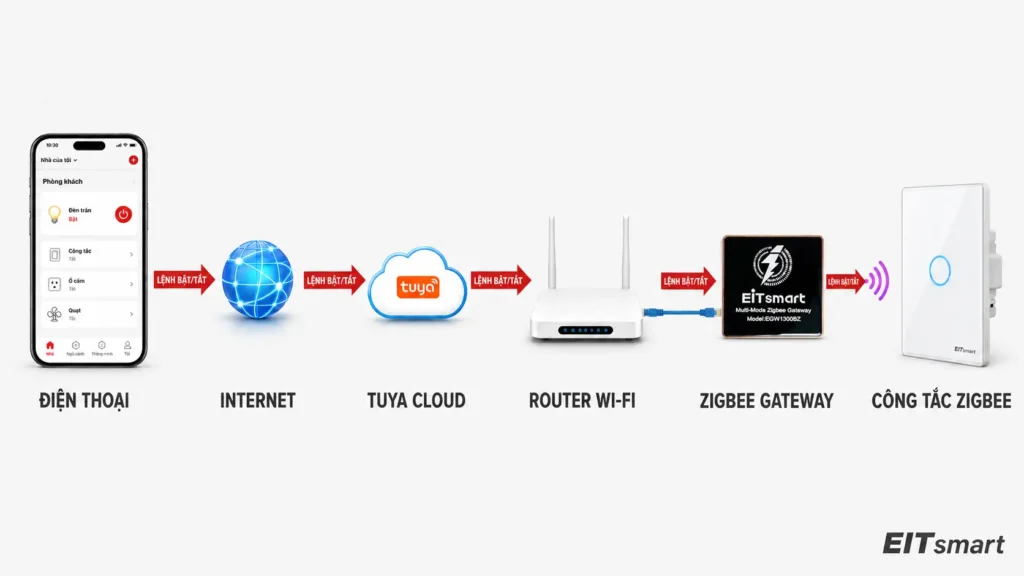

Đường truyền điển hình: Điện thoại → Gateway → mạng Zigbee → Công tắc Zigbee → Bộ xử lý → Relay → Đèn
Nếu điều khiển từ xa ngoài nhà, phần đầu đường truyền thường bổ sung Internet/Cloud: Điện thoại → Internet/Cloud → Gateway → Zigbee Mesh → Công tắc → Relay → Đèn.
Zigbee Mesh mở rộng vùng phủ như thế nào?
Zigbee hỗ trợ topology mesh. Trong mạng, Coordinator quản lý việc hình thành mạng; các thiết bị có vai trò Zigbee Router có thể tham gia chuyển tiếp dữ liệu và mở rộng vùng phủ. Vì vậy, lệnh không nhất thiết phải đi trực tiếp từ Gateway đến công tắc nếu mạng có các router node phù hợp.
Ví dụ: Gateway → Zigbee Router A → Zigbee Router B → Công tắc Zigbee → Relay → Đèn
Không phải mọi thiết bị Zigbee đều là bộ lặp sóng. Thiết bị có thể đóng vai trò Coordinator, Router hoặc End Device tùy thiết kế. Cảm biến dùng pin thường được thiết kế tiết kiệm năng lượng và không nên mặc định xem như Zigbee Router.
5. Bluetooth Mesh truyền lệnh như thế nào?
Bluetooth Mesh rất dễ bị nhầm với Bluetooth/BLE thông thường. Hai khái niệm này cần được tách rõ.
BLE thông thường
Với BLE thông thường, điện thoại có thể kết nối trực tiếp tới một thiết bị ở gần trong phạm vi Bluetooth. Có thể hình dung đơn giản: Điện thoại → BLE → Thiết bị.
Bluetooth Mesh
Bluetooth Mesh tạo một mạng gồm nhiều node. Một số node có chức năng Relay có thể nhận và phát lại thông điệp để đưa lệnh đi qua nhiều chặng trong mạng. Smartphone thường truy cập mạng Mesh thông qua một Proxy Node hoặc qua Gateway tùy kiến trúc hệ thống.
Đường truyền cục bộ điển hình: Điện thoại → Proxy Node → Bluetooth Mesh → Relay Node (nếu cần) → Công tắc → Relay điện → Đèn
Khi điều khiển từ xa ngoài nhà, hệ thống thường cần Gateway kết nối Internet:
Bluetooth Mesh từ xa: Điện thoại → Internet/Cloud → Bluetooth Mesh Gateway → Mesh → Công tắc → Relay điện → Đèn
Điểm cần nhớ là Relay Node trong Bluetooth Mesh và relay điện bên trong công tắc là hai khái niệm hoàn toàn khác nhau. Relay Node chuyển tiếp thông điệp mạng; relay điện thực hiện đóng/ngắt nguồn cấp cho tải.
6. WiFi, Zigbee và Bluetooth Mesh khác nhau ở đâu trong đường truyền lệnh?
| Nội dung | WiFi | Zigbee | Bluetooth Mesh |
|---|---|---|---|
| Thiết bị kết nối chính với | Router/AP | Mạng Zigbee / Coordinator | Mạng Bluetooth Mesh |
| Gateway riêng | Thường không cần để kết nối WiFi | Thường cần khi điều khiển bằng điện thoại/hệ Smart Home | Không nhất thiết khi điều khiển gần; thường cần cho điều khiển từ xa |
| Mesh ở lớp thiết bị | Không mặc định | Có | Có |
| Cách mở rộng vùng phủ | Thêm AP / hệ WiFi phù hợp | Zigbee Router | Relay Node |
| Điều khiển gần | Qua WiFi/LAN hoặc Cloud tùy nền tảng | Qua Gateway / mạng Zigbee | Qua Proxy/Bluetooth hoặc Gateway |
| Điều khiển từ xa | Internet/Cloud | Internet → Gateway | Internet → Gateway |
| Khâu cuối tại công tắc | Bộ xử lý → relay | Bộ xử lý → relay | Bộ xử lý → relay |
Ba công nghệ khác nhau chủ yếu ở cách đưa lệnh đến bộ xử lý của công tắc. Sau khi lệnh đã đến công tắc, quá trình xử lý và đóng/ngắt tải về nguyên tắc lại khá giống nhau.
7. Zigbee Mesh và Bluetooth Mesh có giống nhau không?
Cả Zigbee và Bluetooth Mesh đều có khả năng tạo mạng nhiều node, nhưng cơ chế truyền thông không hoàn toàn giống nhau.
- Zigbee sử dụng các vai trò như Coordinator, Router và End Device; các Router có thể tham gia chuyển tiếp dữ liệu trong mạng.
- Bluetooth Mesh sử dụng các node và cơ chế chuyển tiếp thông điệp. Relay Node có thể phát lại message để giúp message đi xa hơn trong mạng; smartphone có thể giao tiếp với Mesh thông qua Proxy Node.
- Vì vậy không nên dùng từ “mesh” để kết luận hai hệ thống có đường truyền giống hệt nhau.
Ở mức dễ nhớ, có thể hình dung: Zigbee Mesh: Gateway/Coordinator → Zigbee Router → thiết bị đích. Bluetooth Mesh: Proxy/Gateway → Mesh Node/Relay Node → thiết bị đích. Đây là cách đơn giản hóa để người dùng dễ hiểu, không phải mô tả đầy đủ mọi cơ chế routing/forwarding của giao thức.
8. WiFi + BLE có phải Bluetooth Mesh không?
Không. Một sản phẩm ghi WiFi + BLE không đồng nghĩa với WiFi + Bluetooth Mesh.
BLE có thể được dùng để ghép nối, cấu hình nhanh hoặc điều khiển cự ly gần tùy sản phẩm. Bluetooth Mesh là một kiến trúc mạng riêng có provisioning, node, addressing và cơ chế relay/forwarding. Vì vậy khi mô tả sản phẩm, cần ghi đúng giao thức thực tế của model.
Quy tắc ghi thông số: WiFi + BLE → ghi WiFi + BLE. Zigbee → ghi Zigbee. Bluetooth Mesh → chỉ ghi Bluetooth Mesh khi model thực sự hỗ trợ Mesh.
9. Relay điện và Relay Node Bluetooth Mesh là hai khái niệm khác nhau
“Relay” trong công tắc là phần tử điện dùng để đóng/ngắt nguồn cấp cho đèn hoặc tải. “Relay Node” trong Bluetooth Mesh là một vai trò mạng dùng để nhận và phát lại thông điệp Mesh.
Ví dụ: Điện thoại → Proxy → Relay Node → Công tắc → Relay điện → Đèn
Hai thành phần cùng có chữ relay nhưng nhiệm vụ hoàn toàn khác nhau.
10. Điều gì xảy ra khi mất Internet?
Đây là cách trực quan để hiểu kiến trúc của từng hệ thống. Tuy nhiên, khả năng thực tế còn phụ thuộc firmware, Gateway và nơi lưu logic tự động hóa.
| Tình huống | WiFi | Zigbee | Bluetooth Mesh |
|---|---|---|---|
| Chạm trực tiếp tại công tắc | Thường vẫn hoạt động | Thường vẫn hoạt động | Thường vẫn hoạt động |
| Điều khiển từ xa ngoài nhà | Thường bị gián đoạn | Thường bị gián đoạn | Thường bị gián đoạn |
| Điều khiển cục bộ | Có nếu hệ thống hỗ trợ LAN/local | Có thể hoạt động qua Gateway/local logic | Mesh cục bộ có thể tiếp tục |
| Tự động hóa | Phụ thuộc nơi lưu rule | Có thể chạy local nếu Gateway hỗ trợ | Phụ thuộc nơi lưu rule / Gateway |
| Voice Assistant qua Cloud | Thường bị ảnh hưởng | Thường bị ảnh hưởng | Thường bị ảnh hưởng |
Với Zigbee và Bluetooth Mesh, bản thân mạng cục bộ không cần Internet để các node trao đổi dữ liệu. Nhưng nếu logic, ứng dụng hoặc Gateway phụ thuộc Cloud thì một số chức năng vẫn có thể bị gián đoạn.
11. Ví dụ cùng một lệnh “Bật đèn phòng khách”
Công tắc WiFi
Điều khiển cục bộ: Điện thoại → Router → Công tắc WiFi → Bộ xử lý → Relay → Đèn.
Điều khiển từ xa: Điện thoại → Cloud → Router → Công tắc → Relay → Đèn.
Công tắc Zigbee
Điện thoại → Gateway → Zigbee Router (nếu cần) → Công tắc Zigbee → Bộ xử lý → Relay → Đèn.
Công tắc Bluetooth Mesh
Điện thoại → Proxy Node hoặc Gateway → Relay Node (nếu cần) → Công tắc Bluetooth Mesh → Relay điện → Đèn.
Chỉ cần nhớ ba sơ đồ này: WiFi đi qua hạ tầng WiFi; Zigbee đi qua Gateway và mạng Zigbee; Bluetooth Mesh đi qua Proxy/Gateway và mạng Mesh. Sau đó bộ xử lý trong công tắc điều khiển phần tử công suất để bật/tắt tải.
12. Tự động hóa và ngữ cảnh hoạt động như thế nào?
Khi sử dụng tự động hóa, nguồn phát lệnh không còn nhất thiết là điện thoại mà có thể là cảm biến, lịch hoặc trạng thái của thiết bị khác.
Ví dụ điều kiện: Có người + trời tối → bật đèn hành lang.
Với Zigbee, một đường truyền có thể là: Cảm biến → mạng Zigbee → Gateway kiểm tra điều kiện → Công tắc → Relay → Đèn.
Với WiFi: Cảm biến/nền tảng → LAN hoặc Cloud → Công tắc WiFi → Relay → Đèn.
Với Bluetooth Mesh: Sensor/Node → Mesh → node đích → thực hiện lệnh. Logic cụ thể nằm trên thiết bị, Gateway hay Cloud phụ thuộc từng hệ sinh thái, vì vậy không nên khẳng định mọi hệ thống hoạt động giống nhau.
13. Những yếu tố làm công tắc phản hồi nhanh hay chậm
- Chất lượng sóng WiFi, Zigbee hoặc Bluetooth tại vị trí thiết bị.
- Số lượng chặng/hop trong mạng mesh và chất lượng các node trung gian.
- Hiệu năng router, Gateway và tải của mạng.
- Điều khiển local hay phải đi qua Cloud.
- Firmware, ứng dụng và khả năng xử lý của thiết bị.
- Cấu hình tự động hóa có vòng lặp hoặc nhiều quy tắc mâu thuẫn hay không.
Điều khiển cục bộ thường có đường truyền ngắn hơn Cloud. Với hệ thống mesh, bố trí node có khả năng chuyển tiếp hợp lý quan trọng hơn việc chỉ nhìn khoảng cách thẳng từ công tắc đến Gateway.
14. Vậy loại công tắc nào hoạt động tốt hơn?
Không thể kết luận chỉ dựa vào đường truyền lệnh. WiFi đơn giản và thường không cần Gateway chuyên dụng; Zigbee phù hợp với hệ thống nhiều node và có Gateway quản lý; Bluetooth Mesh cho phép các node truyền và relay thông điệp trong mạng Bluetooth.
Lựa chọn phù hợp còn phụ thuộc số lượng thiết bị, quy mô nhà, hệ sinh thái, hạ tầng mạng và yêu cầu điều khiển cục bộ.
Để tránh trùng nội dung, phần lựa chọn được phân tích riêng trong bài công tắc thông minh WiFi hay Zigbee.
Câu hỏi thường gặp
1. Công tắc WiFi có cần Gateway không?
Thông thường công tắc WiFi kết nối trực tiếp vào router hoặc Access Point nên không cần Zigbee Gateway. Tuy nhiên một hệ thống vẫn có thể dùng hub/controller cho mục đích tự động hóa.
2. Công tắc Zigbee có kết nối trực tiếp với router WiFi không?
Thông thường không. Công tắc Zigbee giao tiếp với mạng Zigbee và Coordinator/Gateway; Gateway mới là thiết bị kết nối mạng Zigbee với LAN, Internet hoặc nền tảng điều khiển.
3. Bluetooth Mesh có cần Internet không?
Bản thân việc truyền thông trong mạng Bluetooth Mesh không yêu cầu Internet. Internet thường cần khi điều khiển từ xa qua Gateway/Cloud hoặc khi logic hệ thống phụ thuộc dịch vụ Cloud.
4. Bluetooth Mesh có giống BLE không?
Không. Bluetooth Mesh sử dụng Bluetooth LE ở lớp radio nhưng bổ sung kiến trúc Mesh, provisioning, địa chỉ node và cơ chế truyền/relay message.
5. Công tắc Zigbee có phải lúc nào cũng repeater không?
Không. Zigbee có các vai trò Coordinator, Router và End Device. Chỉ thiết bị được thiết kế với vai trò Router mới tham gia chuyển tiếp mạng theo cách đó.
6. WiFi + BLE có phải Bluetooth Mesh không?
Không. WiFi + BLE và Bluetooth Mesh là hai kiến trúc khác nhau. Chỉ nên ghi Bluetooth Mesh khi model thực sự hỗ trợ mạng Mesh.
7. Mất Internet có bật đèn bằng tay được không?
Thông thường có, vì thao tác tại mặt công tắc được xử lý cục bộ theo chuỗi: cảm ứng → bộ xử lý → relay. Internet chủ yếu ảnh hưởng đến đường điều khiển qua mạng.
Kết luận
Công tắc thông minh hoạt động như thế nào có thể hiểu đơn giản qua chuỗi: Nhận lệnh → truyền lệnh → xử lý → relay đóng/ngắt → thiết bị hoạt động.
Điểm khác biệt giữa WiFi, Zigbee và Bluetooth Mesh nằm chủ yếu ở cách lệnh được đưa từ điện thoại, cảm biến hoặc Gateway đến công tắc.
Ghi nhớ: WiFi: Điện thoại → Router → Công tắc. Zigbee: Điện thoại → Gateway → Zigbee Mesh → Công tắc. Bluetooth Mesh: Điện thoại → Proxy/Gateway → Bluetooth Mesh → Công tắc.
Sau khi lệnh đến công tắc, bộ xử lý sẽ điều khiển relay hoặc mạch công suất để bật/tắt thiết bị điện. Hiểu rõ đường truyền này giúp người dùng lựa chọn đúng kiến trúc Smart Home, bố trí router/Gateway/node hợp lý và xác định nhanh nguyên nhân khi thiết bị offline hoặc phản hồi chậm.
